37,5 кВА полюске орнатылған трансформатор қуаттың сенімді таралуын қалай жақсарта алады

Гуанбиялыққамтамасыз етеді37,5 кВА тірекке орнатылған трансформатортұрғын үй, ауыл шаруашылығы, коммерциялық және жеңіл өнеркәсіптік жүктемелерге қызмет көрсететін үстеме тарату жүйелері үшін. Тәжірибелік сыртқы қолдануға арналған, бұл трансформатор ықшам тірекке орнатылған орнатуды, мыс орамаларын, май оқшаулауын, бақыланатын өндірісті және орташа кернеуден төмен вольтке тұрақты қуатты таратуды қолдау үшін зауыттық сынақтарды біріктіреді.

37,5 кВА полюске орнатылған трансформатор – бұл орташа вольтты электр қуатын әуе желілерінен соңғы пайдаланушылар үшін қолайлы төменгі кернеуге дейін төмендетуге арналған тарату трансформаторы. Оның 37,5 кВА номиналды қуаты оны ықшам, жоғары трансформаторды орнату артықшылықты болатын салыстырмалы түрде қалыпты электр жүктемелері үшін қолайлы етеді. Бұл мақалада трансформатордың қалай жұмыс істейтіні, ол қайда қолданылатыны, өнімділікке қандай техникалық факторлар әсер ететіні, оның қалай өндірілетіні және сыналатыны және полюске орнатылған қондырғы заманауи әуе тарату желілері үшін неліктен практикалық болуы мүмкін екенін түсіндіреді.

Мазмұны

37,5 кВА полюске орнатылған трансформатор дегеніміз не?

37,5 кВА тірекке орнатылған трансформатор қалай жұмыс істейді?

37,5 кВА тірекке орнатылған трансформатор қайда қолданылады?

Негізгі ерекшеліктері қандай?

Трансформатор қалай жасалады?

Сатып алушылар қандай тестілеуді қарастыруы керек?

Неліктен полюске орнатылған тарату трансформаторын таңдау керек?

Сатып алушылар дұрыс трансформаторды қалай таңдауы керек?

Жиі қойылатын сұрақтар

Қорытынды

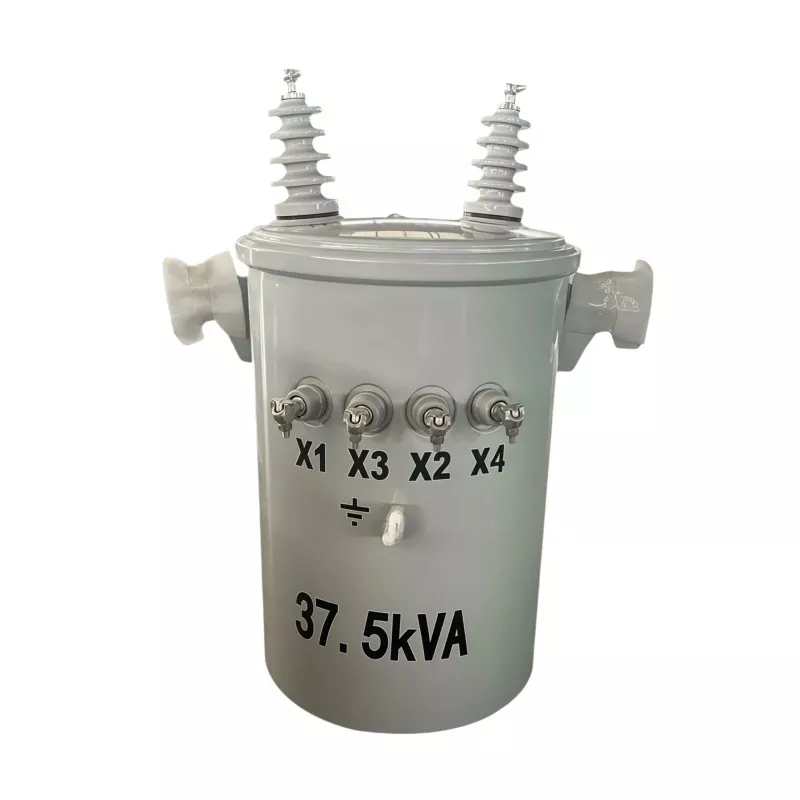

37,5 кВА полюске орнатылған трансформатор дегеніміз не?

37,5 кВА тірекке орнатылған трансформатор - бұл қосалқы тірекке немесе салыстырмалы үстеме тірек құрылымына орнатылған электр тарату құрылғысы. Оның негізгі функциясы - орташа вольтты электр қуатын әуе тарату желісінен тұрғын үй, ауыл шаруашылығы, коммерциялық және жеңіл өнеркәсіптік тұтынушылар пайдалана алатын төменгі кернеуге дейін төмендету.

37,5 КВА рейтингі трансформатордың көрінетін қуат сыйымдылығын білдіреді. Тәжірибелік таратуды жоспарлауда бұл қуат қалыпты сұранысы бар желілер үшін қолайлы болуы мүмкін, мұнда үлкен трансформатор қажетсіз қуатты енгізеді, ал кішірек блок шамадан тыс жүктелуі мүмкін.

Полюске орнатылған конфигурация сонымен қатар жерге орнатылатын жабдыққа практикалық балама ұсынады. Трансформатор биіктікте болғандықтан, жолдар, ғимараттар, ауылшаруашылық операциялары немесе басқа инфрақұрылымдар үшін құнды жер кеңістігі қол жетімді болуы мүмкін.

Трансформаторлардың әртүрлі конфигурацияларын зерттейтін сатып алушылар үшін Гуанбянның қуат трансформаторы шешімдері майға батырылған, құрғақ түрдегі және полюске орнатылған трансформатор опциялары туралы қосымша ақпарат береді.

37,5 кВА тірекке орнатылған трансформатор қалай жұмыс істейді?

Жұмыс принципі электромагниттік индукцияға негізделген. Жабдық ықшам болса да, оның жұмысы магниттік өзек, бастапқы орам, екінші орам, оқшаулау жүйесі және салқындату ортасы арасындағы үйлестірілген өнімділікке байланысты.

1. Орташа вольтты кіріс

Электр энергиясы әуе тарату желісінен келіп, трансформатордың бастапқы орамасына түседі. Кіріс және шығыс кернеуінің нақты конфигурациясы жоба талаптарына және қолданыстағы коммуналдық стандарттарға байланысты.

2. Магниттік өрістің пайда болуы

Бастапқы орама арқылы өтетін айнымалы ток трансформатордың өзегінде өзгермелі магнит өрісін тудырады. Астыққа бағытталған электрлік болат тарату трансформаторларының өзектерінде жиі пайдаланылады, өйткені оның магниттік қасиеттері ядродағы жоғалтуларды басқаруға көмектеседі.

3. Кернеуді түрлендіру

Магнит өрісінің өзгеруі екінші реттік орамдағы кернеуді тудырады. Бастапқы және қайталама орамдар арасындағы бұрылыстардың қатынасы кернеуді түрлендіру қатынасын анықтайды, бұл орташа кернеуді қолдануға жарамды төменгі кернеуге дейін төмендетуге мүмкіндік береді.

4. Төмен вольтты электр қуатын беру

Содан кейін трансформацияланған электр энергиясы төмен вольтты тарату желісі арқылы қосылған жүктемелерге жеткізіледі. Трансформатордың дұрыс өлшемдері қажетсіз қуат пен энергия шығындарын болдырмай, қолайлы жұмыс жағдайларын сақтауға көмектеседі.

37,5 кВА тірекке орнатылған трансформатор қайда қолданылады?

37,5 КВА қуаттылығы әсіресе төмен және орташа электр сұранысы бар тарату жүйелеріне қатысты. Типтік қолданбаларға мыналар жатады:

• Тұрғын үйді бөлу:Үйлерді, ауылдық тұрғын үй кластерлерін және шағын қауымдастықтарды жеткізу.
• Ауылды электрлендіру:Үстеме тарату кеңінен қолданылатын аймақтарда желіні кеңейтуді қолдау.
• Ауыл шаруашылығы нысандары:Суару сорғыларын, ферма ғимараттарын, мал шаруашылығы нысандарын және жылыжай жабдықтарын қуатпен қамтамасыз ету.
• Шағын коммерциялық ғимараттар:Көмекші дүкендер, кеңселер, шеберханалар, қоймалар және ұқсас үй-жайлар.
• Жеңіл өнеркәсіптік жүктемелер:Шағын өңдеу қондырғылары мен техникалық қызмет көрсету шеберханаларын қалыпты сұраныспен қамтамасыз ету.
• Уақытша жобалар:Таңдалған құрылыс немесе инженерлік қолданбалар үшін сыртқы электр таратуды қамтамасыз ету.

Трансформаторды көрсетпес бұрын, инженерлер жабдықты тек номиналды қуаттылыққа сәйкес таңдамай, нақты және күтілетін жүктеме сұранысын есептеуі керек.

37,5 кВА полюске орнатылған трансформатордың негізгі ерекшеліктері қандай?

Бірнеше құрылыс және өнімділік сипаттамалары полюске орнатылған трансформатордың сыртқы тарату жобасына жарамдылығына әсер етеді.

Сатып алу топтары үшін бұл сипаттамалар қажетті кернеу коэффициентімен, жиілікпен, фазалық конфигурациямен, оқшаулау деңгейімен, қоршаған орта жағдайларымен, қолданыстағы стандарттармен және коммуналдық техникалық сипаттамалармен бірге бағалануы керек.

Трансформатор қалай жасалады?

Өндіріс сапасы трансформатордың сенімділігімен тікелей байланысты. 37,5 кВА полюске орнатылған қондырғы үшін өндіріс процесі резервуарды, ядроны және орамдарды жинауды емес, бірнеше басқарылатын кезеңдерді қамтиды.

Негізгі өндіріс

Өзек басқарылатын өлшемдерге кесілген және магниттік тізбекке жиналған электрлік болат парақтардан жасалған. Дұрыс жинақтау, буындарды орналастыру, беттің күйі және қысқыш қысым магниттік жоғалтулар мен механикалық тұрақтылықты басқаруға көмектеседі.

Дәлдік орау

Орамның сатысы маңызды электрлік және механикалық сипаттамаларды анықтайды. Guangbian өнімі туралы ақпарат оның 37,5 кВА қондырғысының таза мыс орамдарын көрсетеді. Өткізгіш өлшемін, бұрылыстар санын, орамның кернеуін, қабаттың орналасуын және оқшаулау жүйесін мұқият бақылау қажет.

Орамнан кейін вакуумды сіңдіру оқшаулағыш материалдың катушка ішіндегі кеңістіктерге енуіне және механикалық бекітуді, диэлектрлік өнімділікті және жылу беруді жақсартуға көмектеседі.

Өзек және катушкалар жинағы

Дайын катушкалар трансформатор өзегімен, оқшаулағыш компоненттермен және электр қосылымдарымен жиналады. Оқшаулау өнімділігі мен қауіпсіз жұмыс істеу үшін қуаттандырылған құрамдас бөліктер арасындағы сәйкес саңылаулар маңызды.

Танк жинағы

Белсенді бөлік трансформатор резервуарының ішіне орнатылып, оқшаулағыш майға батырылады. Май электр оқшаулағыш орта ретінде де, салқындату ортасы ретінде де қызмет етеді. Гуанбянның жарияланған өндірістік ақпаратында минералды оқшаулағыш май құйылғанға дейін сусыздандырылған және газсыздандырылған, ал резервуардың дәнекерленген жерлері тұтастығы тексеріледі.

Сатып алушылар қандай тестілеуді қарастыруы керек?

Зауыттық сынақтар трансформаторларды сатып алудың маңызды бөлігі болып табылады, өйткені электрлік өнімділікті сыртқы түріне қарап сенімді түрде бағалау мүмкін емес. Guangbian компаниясының жарияланған өнім ақпаратына сәйкес, оның 37,5 кВА қондырғысы жөнелтілгенге дейін бірнеше сынақтан өтеді.

• Жүксіз сынақ:Жүктеме жағдайында ядроға қатысты ток пен жоғалтуларды тексереді.
• Жүктеме сынағы:Номиналды жұмыс жағдайларында жүктеменің жоғалуы мен температураның көтерілу өнімділігін бағалайды.
• Кернеуді сынауға төзімділік:Белгіленген қуат-жиілік сынақ кернеулеріне қарсы оқшаулау мүмкіндігін тексереді.
• Импульстік кернеуді сынау:Оқшаулау жүйесінің өтпелі асқын кернеу жағдайларына төтеп беру қабілетін бағалауға көмектеседі.
• Оқшаулағыш май сынағы:Бұзылу кернеуі және ылғалға қатысты сипаттамалар сияқты қасиеттерді бағалайды.
• Тұрақты ток кедергісін өлшеу:Орамның кедергісі мен электр қосылымындағы ауытқуларды анықтауға көмектеседі.

Жобаны сатып алу үшін сатып алушылар тиісті сынақ есебін сұрап, сынақ талаптарының тағайындалған елдің стандарттарына және жергілікті коммуналдық кәсіпорынның техникалық сипаттамасына сәйкес келетінін растауы керек.

Неліктен полюске орнатылған тарату трансформаторын таңдау керек?

Полюске орнатылған трансформаторлар, әсіресе, тарату желісі әуе өткізгіштеріне сүйенетін жерде өте ыңғайлы. Олардың жоғары конфигурациясы бірнеше инженерлік және инфрақұрылымдық артықшылықтарды ұсына алады.

• Кеңістікті тиімді пайдалану:Трансформатор жердегі үлкен орнату алаңын қажет етпейді.
• Әуе желілерімен үйлесімділік:Конфигурация әуе тарату желілерімен табиғи түрде қосылады.
• Төмендетілген азаматтық талаптар:Кейбір жер үсті қондырғыларымен салыстырғанда, азырақ арнайы жердегі құрылымдар қажет болуы мүмкін.
• Практикалық ауылдық орналастыру:Конфигурация дисперсті қауымдастықтар бойынша тарату желілерін кеңейту үшін қолайлы.
• Сыртқы жарамдылық:Ауа-райына төзімді конструкция ашық жұмыс жағдайларын қолдайды.
• Қолжетімді техникалық қызмет көрсету:Коммуналдық қызметкерлер тиісті қауіпсіздік процедураларын қолдана отырып, жабдықты тексеріп, қызмет көрсете алады.

Дегенмен, орнату әрқашан жергілікті электр нормаларына, тіректерді жүктеу талаптарына, саңылауларға, жерге қосу ережелеріне, қорғаныс талаптарына және коммуналдық қызмет процедураларына сәйкес болуы керек. Сондықтан трансформаторды таңдау оқшауланған сатып алу шешімі ретінде қарастырылмай, жалпы тарату жобасына біріктірілуі керек.

Сатып алушылар дұрыс трансформаторды қалай таңдауы керек?

37,5 кВА трансформаторды таңдау КВА нөмірін растаудан көп нәрсені қамтиды. Сатып алу жөніндегі инженерлер тапсырыс бермес бұрын толық электр және қоршаған ортаны қорғау талаптарын қарап шығуы керек.

1. Жүктемені растаңыз:Қазіргі сұраныс пен ақылға қонымды болашақ өсуді есептеңіз.
2. Кернеу талаптарын растаңыз:Тарату жүйесіне сәйкес бастапқы және қайталама кернеулерді көрсетіңіз.
3. Фаза конфигурациясын тексеру:Жоба бір фазалы немесе үш фазалы жабдықты қажет ететінін анықтаңыз.
4. Қарау жиілігі:Жергілікті электр желісінің жиілігімен үйлесімділікті растаңыз.
5. Орнату шарттарын бағалаңыз:Қоршаған ортаның температурасын, биіктігін, ылғалдылығын, ластануын, желді және экспозицияны ескеріңіз.
6. Қорғау талаптарын тексеріңіз:Сақтандырғыштарды, асқын кернеуден қорғауды, жерге қосуды және басқа қорғаныс құралдарын үйлестіріңіз.
7. Техникалық құжаттаманы сұрау:Сызбаларды, тақтайша ақпаратын, сынақ есептерін және қолданылатын стандарттарды қарап шығыңыз.
8. Жеткізушінің мүмкіндігін бағалау:Өндіріс тәжірибесін, тексеру процедураларын, қадағалауды, жеткізу мүмкіндігін және сатудан кейінгі қолдауды қарастырыңыз.

Сенімді трансформатор жеткізушісі осы параметрлерді шығарар алдында талқылай алуы керек, осылайша түпкілікті конфигурация жалпы сипаттамаға сүйенбей, нақты жобаға сәйкес келеді.

Жиі қойылатын сұрақтар

Трансформатордағы 37,5 кВА нені білдіреді?

37,5 КВА – трансформатордың номиналды көрінетін қуат сыйымдылығы. Ол белгіленген жұмыс жағдайларындағы электрлік жүктемені көрсетеді және кернеумен, қуат коэффициентімен, қоршаған орта жағдайларымен және қолданыстағы дизайн талаптарымен бірге қарастырылуы керек.

37,5 кВА тірекке орнатылған трансформаторды қайда орнатуға болады?

Ол елді мекендерге, ауылдық жерлерге, фермаларға, шағын коммерциялық нысандарға, жеңіл өнеркәсіп орындарына және таңдалған уақытша электр жобаларына қызмет көрсететін қолайлы үстеме тарату жүйелерінде қолданылуы мүмкін.

Неліктен мыс орамалары маңызды?

Мыс трансформатор орамдары үшін жоғары электр өткізгіштік пен жақсы механикалық сипаттамалар ұсынады. Өткізгіштің дұрыс өлшемі мен бақыланатын орамның кернеуі де маңызды, сондықтан орама материалын толық орам конструкциясынан тәуелсіз бағалауға болмайды.

Полюске орнатылған трансформатор әрбір жобаға жарамды ма?

Жоқ. Жарамдылық жүктеме талаптарына, кернеу деңгейлеріне, желі конфигурациясына, орнату ортасына, коммуналдық қызмет стандарттарына, тіректерді жүктеу мүмкіндігіне, қауіпсіздік саңылауларына және жергілікті электр ережелеріне байланысты. Білікті инженер-электрик соңғы спецификацияны растауы керек.

Трансформатор өндірушісінен не сұрауым керек?

Сатып алушылар техникалық сызбаларды, тақтайша деректерін, әдеттегі сынақ құжаттамасын, қолданылатын стандарттарды, орнату туралы ақпаратты, кепілдік шарттарын, орауыш мәліметтерін және жеткізу сипаттамаларын сұрауды қарастыруы керек. Жобаны сатып алу үшін қадағалау және құжатталған зауыттық сынақтар да құнды болуы мүмкін.

Қорытынды

37,5 кВА полюске орнатылған трансформатор үстіңгі инфрақұрылымды тиімді пайдалана отырып, орташа жүктемені тарату қолданбалары үшін орташа вольтты электр қуатын төмендетудің практикалық әдісін ұсынады. Оның өнімділігі толық инженерлік жүйеге, соның ішінде өзек құрылысына, мыс орамасының сапасына, оқшаулауға, салқындатуға, резервуардың тұтастығына, зауыттық сынақтан өтуге және дұрыс орнатуға байланысты. Guangbian Қытайда тірекке орнатылған трансформаторларды шығарады және жаһандық сатып алушыларды зауыттан тікелей сатып алу және трансформатор шешімдерімен қолдайды. Егер сіз ауылды электрлендіру жобасын, коммуналдық тарату жүйесін, ауылшаруашылық электр желісін немесе коммерциялық қолдануды жоспарласаңыз,бізбен хабарласыңыжобаңызға қажетті кернеуді, қуаттылықты, орнату шарттарын, сынақ талаптарын және теңшелген трансформатор шешімін талқылау.
