75 кВА полюске орнатылған трансформатор электр қуатын бөлуді қалай жақсартады?

Мақаланың қысқаша мазмұны

Дұрыс тарату трансформаторын таңдау 75КВА сияқты санды таңдаудан әлдеқайда көп нәрсені қамтиды. Трансформатор бастапқы кернеуге, қайталама кернеуге, фазалық конфигурацияға, күтілетін жүктемеге, қоршаған орта жағдайларына, қорғаныс талаптарына, орнату құрылымына және қолданыстағы электр стандарттарына сәйкес келуі керек. Дұрыс таңдалған 75 кВА полюске орнатылған трансформатор электр қуатын тұтыну нүктесіне жақын түрлендіру қажет болған жағдайда тиімді және практикалық шешімді қамтамасыз ете алады.

Бұл мақалада біз 75 кВА қондырғының қалай жұмыс істейтінін, оның ықшам полюске орнатылған конфигурациясы неліктен пайдалы екенін, оның негізгі және орам материалдарының өнімділікке қалай әсер ететінін, тиімділік сипаттамалары нені білдіретінін және жоба инженерлерінің өлшемдер мен орнату қателерінен қалай аулақ бола алатынын қарастырамыз. Біз сондай-ақ Гуанбянның әртүрлі тарату желілері үшін өндіріс пен теңшеуге қалай қарайтынын түсіндіреміз.

Мазмұны

1. 75 кВА тірекке орнатылған трансформаторды түсіну
2. 75 кВА тірекке орнатылған трансформатор қалай жұмыс істейді
3. Сыйымдылық және фаза конфигурациясы
4. Бастапқы және қайталама кернеуді таңдау
5. Өзек, орамдар, оқшаулау және салқындату
6. Маңызды өнімділік параметрлері
7. 75 кВА полюске орнатылған трансформатор қайда қолданылады
8. Дұрыс трансформаторды қалай таңдауға болады
9. Орнату және техникалық қызмет көрсету мәселелері
10. Гуанбиан трансформатор жобаларын қалай қолдайды
11. Жиі қойылатын сұрақтар
12. Қорытынды

Мақаланың мазмұны

• 75 кВА тарату трансформаторының мақсаты мен құрылымын анықтаңыз.
• Негізгі электромагниттік түрлендіру процесін түсіндіріңіз.
• Сыйымдылық, фаза және кернеу үйлесімділігін талқылаңыз.
• Жұмыс сенімділігіне әсер ететін материалдар мен салқындату әдісін қарастырыңыз.
• Жүктемедегі жоғалту, жүктеме жоғалуы, кедергі және қоздыру тогын түсіндіріңіз.
• Сәйкес қолданбаларды және жалпы жоба талаптарын анықтаңыз.
• Тәжірибелік таңдау және техникалық қызмет көрсетуді тексеру парағын ұсыныңыз.
• Жалпы сатып алу және инженерлік сұрақтарға жауап беріңіз.

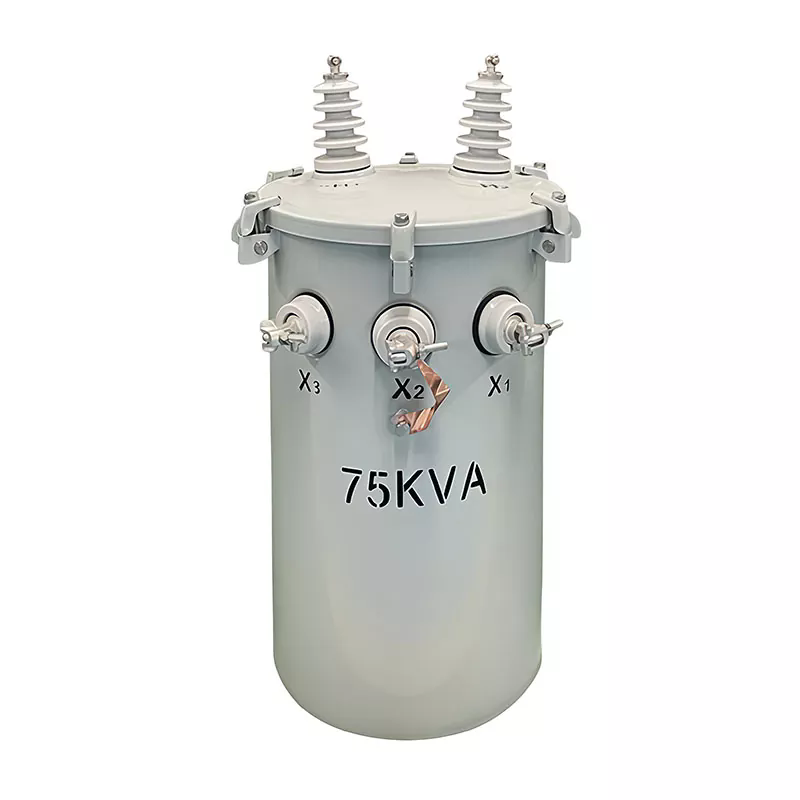

75 кВА тірекке орнатылған трансформаторды түсіну

75 кВА полюске орнатылған трансформатор – орташа вольтты электр қуатын соңғы пайдаланушылар үшін қолайлы төменгі кернеуге дейін төмендетуге арналған тарату трансформаторы. Іргетасқа орнатылған үлкен қосалқы станция трансформаторынан айырмашылығы, тірекке орнатылған қондырғы қосалқы тірекке немесе қолайлы үстеме тарату құрылымына орналастырылған. Бұл қондырғы трансформаторды электр жүктемесіне жақын орналастырады, сонымен бірге жерге қойылатын талаптарды азайтады.

Термин75 кВАтрансформатордың көрінетін қуат көрсеткішін сипаттайды. КВА немесе киловольт-ампер трансформатор өңдеуге арналған кернеу мен ток қосындысын білдіреді. Бұл құрылғыны кез келген жағдайда максималды рейтингте үздіксіз пайдалану ұсынысы ретінде түсіндірілмеуі керек.

Тәжірибелік таратуды жоспарлау кезінде инженерлер әдетте 75 КВА жеткілікті қуатты қамтамасыз ететінін анықтаудан бұрын күтілетін сұранысты, жүктеме әртүрлілігін, болашақ кеңеюді, қоршаған орта температурасын, гармониканы және жұмыс жағдайларын қарастырады. Жүктемені дұрыс бағалау өте маңызды, өйткені тұрақты шамадан тыс жүктеу де, қажетсіз шамадан тыс ұлғайту да өмірлік цикл шығындарын арттыруы мүмкін.

Гуанбиялық әртүрлі тарату талаптарына, соның ішінде халықаралық нарықтар үшін теңшелген кернеу конфигурацияларына арналған 75 кВА полюске орнатылған трансформатор шешімдерін шығарады. Өнім сыртқы қуатты таратуға арналған және оны электр жүйесі мен жобаның техникалық сипаттамаларына сәйкес бейімдеуге болады.

75 кВА тірекке орнатылған трансформатор қалай жұмыс істейді

Жұмыс принципі электромагниттік индукцияға негізделген. Электр энергиясы трансформатордың бастапқы орамасына жоғары тарату кернеуінде түседі. Айнымалы ток трансформатор өзегінің ішінде өзгермелі магнит ағынын тудырады. Бұл магнит ағыны қайталама орамдағы кернеуді тудырады.

Бастапқы және қайталама орамдар арасындағы қатынас кернеуді түрлендіру коэффициентін анықтайды. Егер бастапқы кернеу қайталама кернеуден айтарлықтай жоғары болса, трансформатор қуат қатынасы мен қалыпты трансформатор шығындарына сәйкес қолда бар токты арттыра отырып, кернеуді төмендетеді.

Жеңілдетілген жұмыс тізбегін келесідей түсінуге болады:

1. Орта вольтты электр тогы бастапқы орамға түседі.
2. Айнымалы ток ядрода магнит ағынын орнатады.
3. Магниттік ағын екінші реттік орамдағы кернеуді индукциялайды.
4. Екінші реттік орам төменгі вольтты электр қуатын береді.
5. Трансформатор майы белсенді компоненттерден жылуды тасымалдайды.
6. Қорғаныс және бақылау компоненттері қауіпсіз жұмысты қолдауға көмектеседі.

Трансформатор ашық ауада орнатылғандықтан, оның қоршауы, оқшаулау жүйесі, герметизациясы, коррозияға төзімділігі және ауа райынан қорғау ұзақ мерзімді өнімділіктің маңызды бөліктері болып табылады. Техникалық тұрғыдан дұрыс электрлік дизайн әлі де тиісті механикалық және қоршаған ортаны қорғауды қажет етеді.

Сыйымдылық және фаза конфигурациясы

Сыйымдылық сатып алушылар тексеруі керек бірінші сипаттамалардың бірі болып табылады, бірақ ол әрқашан фазалық конфигурациямен бірге бағалануы керек. Бір фазалы 75 кВА трансформатор белгілі бір тұрғын үй, жарықтандыру және шағын коммерциялық тарату жүйелеріне сәйкес келеді, ал үш фазалы жабдық әдетте желі үш фазалы жүктемені немесе өнеркәсіптік қуатты қажет ететін кезде таңдалады.

Бір маңызды қателік - әрбір 75 кВА трансформатордың бірдей электрлік сипаттамалары бар деп болжау. KVA рейтингі тек сыйымдылықты анықтайды. Кернеу, фаза, жиілік, қосылым конфигурациясы, кедергі, оқшаулау деңгейі және қолданылатын стандарттар да көрсетілуі керек.

Бастапқы және қайталама кернеуді таңдау

Полюске орнатылған трансформаторды сатып алғанда, кернеудің үйлесімділігі өте маңызды. Мысалы, бір пайдалы кернеуге арналған конфигурацияны оның оқшаулау жүйесі, орамасының орналасуы, керек-жарақтары мен рейтингтерінің сәйкестігін растамай-ақ басқа желіге қосу мүмкін емес.

Өкіл Guangbian 75KVA конфигурациясы 4160 Grd Y / 2400V бастапқы кернеу құрылымын және 120/240В қайталама шығысын пайдаланады. Мұндай мәндер қолданбалы болып табылады және әрбір 75 КВА трансформатор үшін әмбебап сипаттамалар ретінде қарастырылмауы керек.

Кіріс кернеуі өзгерген кезде кран позициялары да маңызды болуы мүмкін. Дұрыс таңдалған кран конфигурациясы инженерлерге қолайлы екінші кернеуді сақтай отырып, белгілі бір қоректендіру кернеуінің жағдайларын өтеуге мүмкіндік береді. Тапсырыс беруден бұрын нақты кран ауқымы әрқашан жобаның спецификациясына сәйкес расталуы керек.

Өзек, орамдар, оқшаулау және салқындату

Трансформатордың тиімділігі мен қызмет ету мерзімі негізінен белсенді материалдар мен өндіріс сапасына байланысты. Ядро магниттік жолды қамтамасыз етеді, ал орамдар жоғары вольтты және төмен вольтты жақтардың арасында электр энергиясын тасымалдайды.

Гуанбянның сілтеме жасаған 75КВА конфигурациясы ядро ​​үшін мыс орамаларын және дәнге бағытталған кремний болатты пайдаланады. Мыстың жоғары электрөткізгіштігі бар және тиімді ток беру және жылу өнімділігі маңызды болған жерлерде кеңінен қолданылады. Астыққа бағытталған электрлік болат дұрыс өңделген және жиналған кезде магниттік жоғалтуларды азайтуға көмектеседі.

Құрылғы ONAN салқындатуымен майға батырылған дизайнды пайдаланады, яғни табиғи мұнай, табиғи ауа. Трансформатор майы табиғи түрде айналады, өйткені ол өзек пен орамалардан жылуды сіңіреді. Содан кейін жылу резервуардың беті арқылы қоршаған ауаға беріледі. Мәжбүрлі сорғылардың немесе желдеткіштердің болмауы салқындату жүйесін жеңілдетуі және қосалқы компоненттердің санын азайтуы мүмкін.

Дегенмен, мұнайға батырылған жабдық резервуардың тұтастығына, тығыздауға, төлкелерге, майдың күйіне және қоршаған ортаны қорғауға мұқият қарауды талап етеді. Тұрақты тексеру ағып кетуді, коррозияны, қызып кетуді немесе нашарлауды осы мәселелер үлкен ақауларға айналмай тұрып анықтауға көмектеседі.

Маңызды өнімділік параметрлері

Трансформатор деректер парағында жұмыс өнімділігіне тікелей әсер ететін бірнеше мәндер бар. Бұл сандарды түсіну сатып алушы топтарға тек сатып алу бағасына назар аударудың орнына өнімдерді дәлірек салыстыруға көмектеседі.

Төменгі жоғалтулар, әсіресе ұзақ уақыт бойы қуатталған трансформаторлар үшін өмірлік циклдің тиімділігін арттыруға ықпал етеді. Сондықтан, қосылатын жүктеме күні бойына айтарлықтай өзгерсе де, жүктемесіз жоғалту назар аударуды қажет етеді.

Кедергі жүйені жобалау үшін бірдей маңызды. Ол жүктеме кезінде кернеудің төмендеуіне және ақаулар кезінде қол жетімді токқа әсер етеді. Сондықтан қорғаныс инженерлері жоғары және төменгі қорғаныс жабдығын үйлестіру кезінде өндіруші тексерген кедергі мәнін пайдалануы керек.

75 кВА полюске орнатылған трансформатор қайда қолданылады

75 кВА сыйымдылығы кішірек тарату талаптарының кең ауқымын қанағаттандыра алады. Оның ықшам үстеме қондырғысы оны жердің қолжетімділігі, орнату құны және жүкке жақындығы маңызды мәселелер болған жағдайда өте пайдалы етеді.

• Тұрғындар қауымдастығы:есептелген сұраныс сәйкес келетін үйлердің топтарын төмен вольтты электрмен қамтамасыз ету.
• Ауылды электрлендіру:үстеме тарату практикалық болып қалатын аймақтарда электр қуатына қол жеткізуді қолдау.
• Көше мен аумақты жарықтандыру:жарықтандыру желілері үшін жергілікті төмен вольтты таратуды қамтамасыз ету.
• Шағын коммерциялық нысандар:дүкендерге, кеңселерге, қызмет көрсету ғимараттарына және басқа да орташа электр жүктемелеріне қызмет көрсету.
• Мектептер мен қоғамдық нысандар:жүктеме профилі трансформатордың қуатына сәйкес келетін локализацияланған бөлуді қамтамасыз етеді.
• Шағын өнеркәсіптік қолданбалар:қолайлы қосалқы немесе сұранысы төмен өнеркәсіптік жүктемелерді қолдау.
• Инфрақұрылымдық жобалар:таңдалған мемлекеттік және коммуналдық жобалар үшін электр энергиясын жергілікті түрлендіруді қамтамасыз ету.

Ең қолайлы қолдану нақты жүктемені есептеуге байланысты. Трансформаторды 75 кВА күтілетін тұтынуға жақын болғандықтан ғана таңдауға болмайды. Іске қосу токтары, қозғалтқыш жүктемелері, маусымдық сұраныс, қуат факторы, болашақ кеңею және жүктеме әртүрлілігі ескерілуі керек.

Дұрыс трансформаторды қалай таңдауға болады

Дұрыс 75 кВА тірекке орнатылған трансформаторды таңдау толық электрлік ортаны анықтаудан басталады. Келесі бақылау тізімі сатып алушыларға қымбат сипаттамалар сәйкес келмеуіне көмектеседі.

1. Күтілетін жүктемені есептеңіз.Қалыпты сұранысты, ең жоғары сұранысты, қозғалтқышты іске қосу талаптарын және болашақтағы ықтимал кеңейтуді анықтаңыз.
2. Бастапқы кернеуді растаңыз.Трансформаторды коммуналдық тарату желісіне сәйкестендіріңіз.
3. Екінші кернеуді растаңыз.Шығу қосылған жабдыққа және жергілікті электр жүйесіне сәйкес келетініне көз жеткізіңіз.
4. Дұрыс фаза конфигурациясын таңдаңыз.Бірфазалы және үшфазалы жүйелерде әртүрлі қолдану талаптары бар.
5. Жиілікті тексеру.Трансформатордың желі жиілігіне арналғанын тексеріңіз.
6. Импедансты қарастырыңыз.Ақаулық-ток есептеулерімен және қорғауды үйлестірумен үйлесімділікті растаңыз.
7. Оқшаулау талаптарын қарастырыңыз.Жүйе кернеуін және қоршаған орта жағдайларын қарастырыңыз.
8. Орнату ортасын қарастырыңыз.Температура, ылғалдылық, биіктік, жел, тұз әсері, шаң және коррозия дизайн талаптарына әсер етуі мүмкін.
9. Қолданыстағы стандарттарды тексеріңіз.Трансформатордың құжаттамасы мен сынақтарының тағайындалған нарық талаптарына сәйкес келуін қамтамасыз етіңіз.
10. Өндіріс алдында теңшеуді талқылаңыз.Өндіруші болжамға сенбей, техникалық параметрлерді растауы керек.

Орнату және техникалық қызмет көрсету мәселелері

Трансформатордың сенімді жұмыс істеуі үшін дұрыс орнату маңызды. Полюске орнатылған жабдық механикалық салмақты және қоршаған орта күштерін өңдеуге қабілетті қолайлы құрылыммен қамтамасыз етілуі керек. Қолданыстағы жергілікті талаптарға сәйкес электрлік саңылаулар, жерге қосу, өткізгіш қосылымдары, қорғаныс құрылғылары және техникалық қызмет көрсетуге қолжетімділік те қарастырылуы керек.

Қуат беру алдында техниктер тақтайша ақпаратын, қосылымдарды, жерге қосуды, оқшаулау күйін, механикалық бекіткіштерді, төлкелерді және қорғаныс компоненттерін тексеруі керек. Тестілеу процедуралары жобаның спецификациясына және қолданыстағы стандарттарға сәйкес келуі керек.

Іске қосудан кейін жоспарлы тексерулер дамып келе жатқан мәселелерді анықтауға көмектеседі. Техникалық қызмет көрсету қызметкерлері мыналарға ерекше назар аударуы керек:

• Майдың ағуы немесе май деңгейінің әдеттен тыс өзгеруі
• Резервуардағы, фитингтердегі немесе монтаждау жабдықтарындағы коррозия
• Зақымдалған немесе ластанған бұталар
• Бос электр қосылымдары
• Аномальды температура көтерілуі
• Әдеттен тыс шу немесе діріл
• Қызып кету немесе түссіздену белгілері
• Жерге қосу қосылымдарының жағдайы
• Ауа-райының қолайсыздығынан немесе сыртқы әсерден болатын зақым

Майға батырылған трансформаторлар ағып кетуді бақылауға ерекше назар аударуды қажет етеді. Кішкентай ағып кетуді елемеуге болмайды, себебі ол тығыздағыштың, төлкенің, дәнекерлеудің, тығыздағыштың немесе резервуардың құрамдас бөлігінің нашарлауын көрсетуі мүмкін. Жедел тексеру жабдықтың зақымдану қаупін, қызмет көрсетуді тоқтату және қоршаған ортаны қорғау мәселелерін азайтуы мүмкін.

Гуанбиан трансформатор жобаларын қалай қолдайды

Өндірістік консистенция әсіресе тарату трансформаторлары үшін өте маңызды, өйткені орамадағы, өзек құрастырудағы, оқшаулаудағы, тығыздағыштың немесе сынаудағы шағын ауытқулар ұзақ мерзімді өріс өнімділігіне әсер етуі мүмкін. Гуанбиан 75 кВА полюске орнатылған трансформатор шешімдері үшін көп сатылы өндіріс процесін бақылайды.

Өндірістің жұмыс процесі өзек өңдеуді, орамдарды өндіруді, резервуарларды дайындауды және дәнекерлеуді, вакуумда кептіруді, құрастыруды, майды толтыруды және тығыздауды, электрлік сынақтарды, қорытынды тексеруді және орауды қамтиды. Әрбір кезең трансформатор сенімділігінің әртүрлі аспектілерін қарастырады.

Гуанбиялық сонымен қатар әртүрлі нарықтар мен тарату жүйелері үшін теңшелген трансформаторлық шешімдерді ұсынады. Арнайы кернеу конфигурацияларын, фазалық реттеулерді, стандарттарды, керек-жарақтарды немесе құжаттаманы қажет ететін жобалар үшін техникалық талаптар өндіріс басталғанға дейін расталуы керек.

Жиі қойылатын сұрақтар

Трансформатордағы 75 кВА нені білдіреді?

75КВА – трансформатордың көрінетін қуат көрсеткіші. Ол әрқашан тұтынатын энергия мөлшерін емес, трансформатордың электр қуатын сипаттайды. Нақты жұмыс жүктемесі қосылған жабдыққа, қуат коэффициентіне, жүктеме профиліне және жүйе жағдайларына байланысты.

75 кВА трансформатор тұрғын үйлерге электр қуатын таратуға жарамды ма?

Есептелген сұраныс трансформатордың қуатына және электр конфигурациясына сәйкес келсе, ол тұрғын үйді таратуға жарамды болуы мүмкін. Инженерлер тұтынушылардың санын, ең жоғары сұранысты, әртүрлілікті, мотор жүктемелерін, жылыту және салқындату жабдықтарын және болашақ өсуді ескеруі керек.

75 кВА полюсті трансформатор қандай қайталама кернеуді қамтамасыз ете алады?

Екінші кернеу тек 75КВА рейтингімен анықталмайды. Ол тағайындалған электр жүйесіне сәйкес көрсетілуі керек. Гуанбиялық өкіл конфигурациясы 120/240 В қайталама шығысты қамтамасыз етеді, бірақ әртүрлі нарықтар үшін басқа кернеу конфигурациялары қажет болуы мүмкін.

Неліктен мыс трансформатор орамдары үшін қолданылады?

Мыс жоғары электр өткізгіштігін және жақсы жылу өнімділігін қамтамасыз етеді. Бұл қасиеттер оны сенімді ток беру және тиімді жұмыс маңызды болып табылатын тарату трансформаторлары үшін кеңінен қолданылатын орама материалына айналдырады.

ONAN салқындату дегеніміз не?

ONAN табиғи мұнай, табиғи ауа дегенді білдіреді. Трансформатор майы табиғи түрде айналады, өйткені ол өзек пен орамалардан жылуды сіңіреді, ал жылу трансформатор резервуарынан айналадағы ауаға мәжбүрлі сорғыларсыз немесе желдеткіштерсіз беріледі.

75 кВА трансформаторды сатып алмас бұрын нені тексеру керек?

Сатып алушылар номиналды қуатты, фазаны, бастапқы кернеуді, қайталама кернеуді, жиілікті, кедергіні, оқшаулау талаптарын, салқындату әдісін, орнату ортасын, қолданылатын стандарттарды, керек-жарақтарды, сынақ талаптарын және жеткізу құжаттамасын растауы керек.

Гуанбиан 75 кВА тірекке орнатылған трансформаторды теңшей ала ма?

Гуанбиялық жоба талаптарына негізделген трансформаторлық шешімдерді ұсына алады. Инженерлік топ сәйкес конфигурацияны анықтай алуы үшін тұтынушылар егжей-тегжейлі электр техникалық сипаттамаларын және тағайындалған нарық талаптарын қамтамасыз етуі керек.

Полюске орнатылған трансформатордың қызмет ету мерзімін қалай жақсартуға болады?

Сәйкес өлшемдер, дұрыс орнату, сәйкес қорғаныс, дұрыс жүктеу, жүйелі түрде тексеру, тиімді жерге қосу және қалыпты емес температураға, шуылға, майдың ағуына немесе электр жағдайларына шұғыл назар аударудың барлығы сенімді ұзақ мерзімді жұмысты қамтамасыз етеді.

Қорытынды

75 кВА тірекке орнатылған трансформатор оның электрлік және механикалық сипаттамалары жобаға дұрыс сәйкес келген кезде локализацияланған орташа кернеуден төмен вольтты қуатты тарату үшін тиімді шешім бола алады. Оның үстіңгі қондырғысы жерге қойылатын талаптарды азайта алады, ал майға батырылған ONAN салқындату жүйесі сыртқы қолданбалар үшін жылуды басқарудың қарапайым тәсілін қамтамасыз етеді.

Дегенмен, тек сыйымдылық ешқашан сатып алу шешімін анықтауға тиіс емес. Бастапқы және қайталама кернеу, фазалық конфигурация, жиілік, кедергі, жоғалтулар, оқшаулау, қоршаған орта жағдайлары, орнату құрылымы, қорғаныс және қолданылатын стандарттар трансформатордың өрісте сенімді жұмыс істейтініне әсер етеді.

Гуанбиялықтрансформаторларды өндіру тәжірибесін әртүрлі тарату желілері мен халықаралық қосымшалар үшін теңшелген өнім шешімдерімен біріктіреді. Өзек пен орамды өндіруден бастап резервуарды дайындауға, кептіруге, май құюға, электрлік сынақтан өткізуге және қорытынды тексеруге дейін әр кезең дайын трансформатордың сенімділігіне ықпал етеді.
