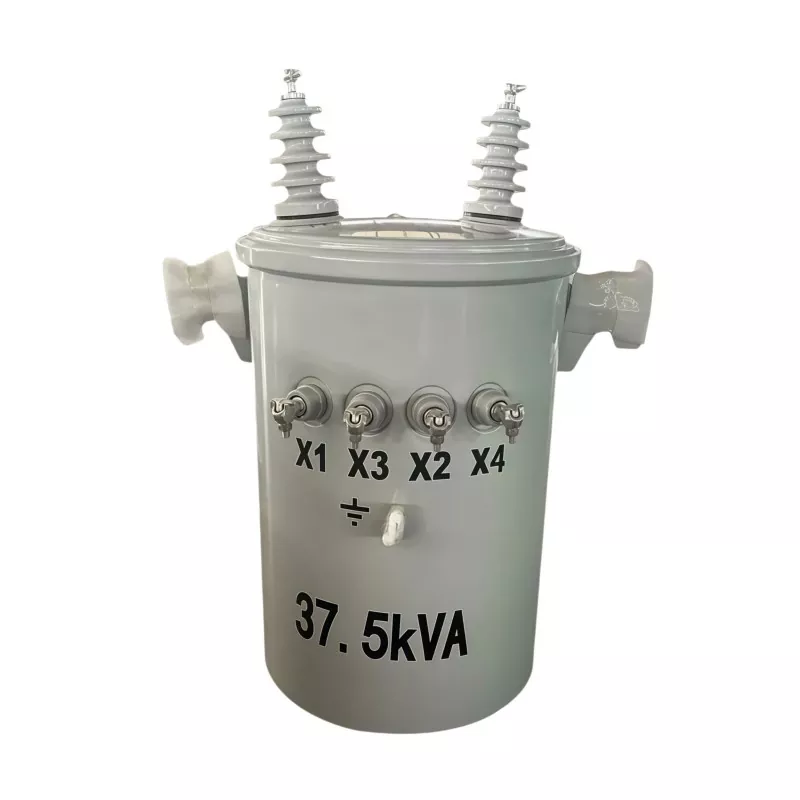

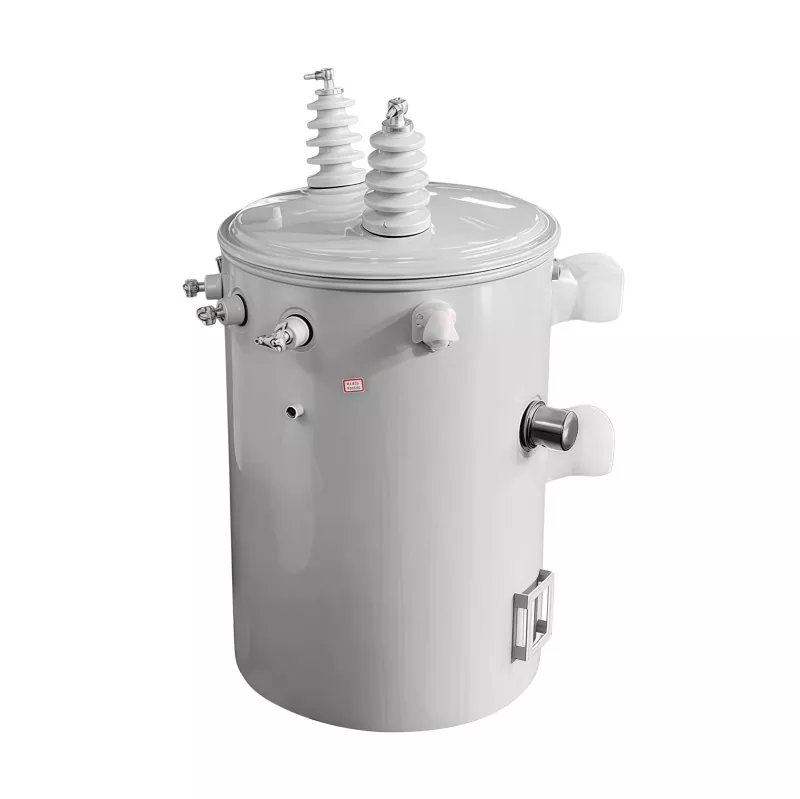

37,5 кВА тірекке орнатылған трансформатор

37,5 кВА тірекке орнатылған трансформатор – электр желілерінен орташа вольтты электр қуатын тұрғын үй, коммерциялық, ауыл шаруашылығы және жеңіл өнеркәсіптік электр қуатын қолдану үшін қолдануға болатын төмен кернеуге дейін төмендету үшін коммуналдық тіректерге орнатылған электр тарату трансформаторы. Номиналды қуаты 37,5 киловольт-ампер (КВА) ол әдетте қалалық және ауылдық жерлерде тұрақты, тиімді және сенімді электрмен жабдықтауды қамтамасыз ету үшін әуе электр тарату жүйелерінде қолданылады. Оның ықшам тірекке орнатылған дизайны жер кеңістігін үнемдеуге көмектеседі, орнатуды жеңілдетеді және үнемді қуат тарату желілерін қолдайды.

Жұмыс принципі

Полюске орнатылған трансформатор электромагниттік индукция принципі негізінде жұмыс істейді.

Жоғары вольтты кіріс

Орташа немесе жоғары вольтты электр энергиясы әуе тарату желілері арқылы бастапқы орамаға беріледі.

Магниттік өрістің пайда болуы

Айнымалы ток бастапқы орам арқылы өткенде, ол трансформатор өзегінде өзгермелі магнит өрісін жасайды.

Кернеуді түрлендіру

Бұл магнит өрісі қайталама орамдағы кернеуді тудырады. Орамдар арасындағы айналымдардың арақатынасына байланысты кернеу төменірек қолдануға болатын деңгейге дейін төмендетіледі.

Тұрақты шығыспен қамтамасыз ету

Трансформацияланған төмен кернеулі электр энергиясы тұрақты өнімділікпен тұрғын, коммерциялық немесе өнеркәсіптік пайдаланушыларға жеткізіледі.

Қолданбалар

37,5 кВА полюске орнатылған трансформатор төмен және орташа жүктемені тарату жүйелеріне арналған, орташа кернеулі электр қуатын соңғы пайдаланушылар үшін жарамды төмен кернеуге дейін тиімді төмендетеді. Ол келесі сценарийлерде кеңінен қолданылады:

Тұрғын үй қуатын бөлу

Жарықтандыруға, тұрмыстық техникаға және күнделікті электр қуатын тұтынуға арналған тұрақты электр қуатын қамтамасыз ететін тұрғын аудандарға, ауылдық үйлерге және шағын қауымдастықтарға өте ыңғайлы.

Ауылды электрлендіру жобалары

Қарапайым орнатуға және техникалық қызмет көрсетуге төмен талаптарға байланысты ауылдық желілерді кеңейту және шалғай аймақтарды электрмен жабдықтау жүйелерінде жиі қолданылады.

Ауыл шаруашылығының энергетикалық жүйелері

Фермаларға, суару жүйелеріне, мал шаруашылығына және жылыжайларға, су сорғыларына, моторларға және ауылшаруашылық техникаларына жарамды.

Шағын коммерциялық нысандар

Тұрақты коммерциялық электрмен жабдықтау үшін шағын кеңселерде, бөлшек сауда дүкендерінде, жанармай құю станцияларында, шеберханаларда және қоймаларда кеңінен қолданылады.

Жеңіл өнеркәсіптік қолданбалар

Шағын зауыттарда, өңдеу шеберханаларында және қалыпты қуат қажет ететін техникалық қызмет көрсету орындарында қолданылады.

Уақытша электрмен жабдықтау жобалары

Құрылыс алаңдарында және икемді және сенімді қуатты бөлуді қажет ететін уақытша сыртқы инженерлік жобаларда жиі кездеседі.

Келіңіздер, GUANGBIAN қалай құрастыратынын көрейік.

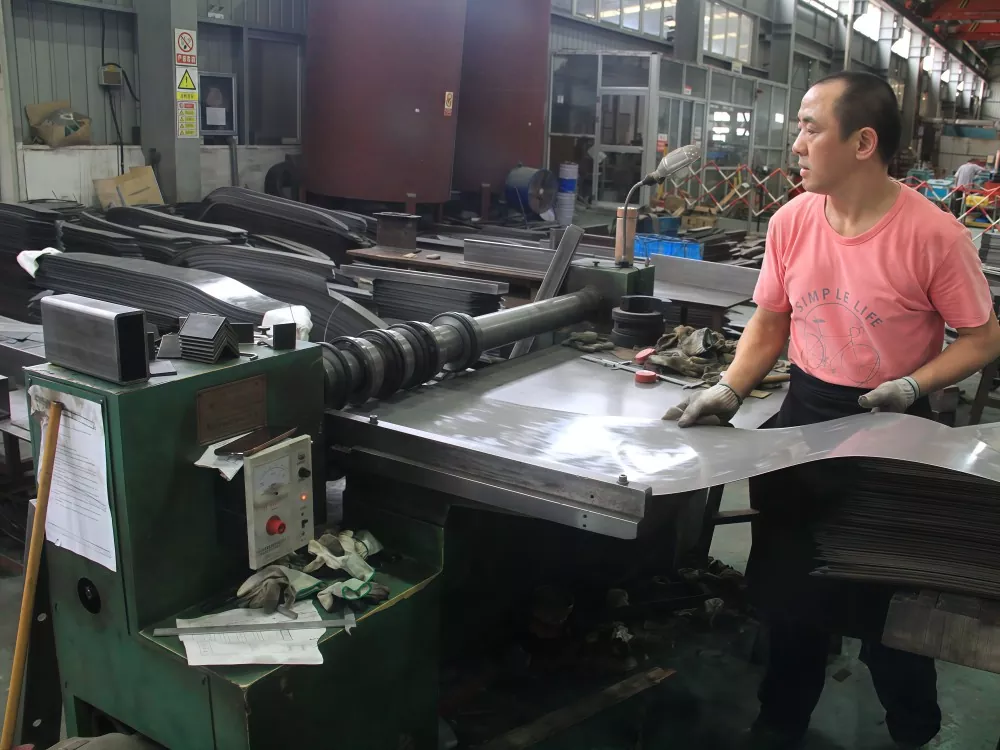

1-қадам: негізгі құрастыру

Өзек дәнге бағытталған кремний болаттан басталады. Тамаша магниттік қасиеттер, бірақ ол сынғыш — оны кәдімгі болат сияқты штамптай алмайсыз.

Біз парақтарды белгілі бір өлшемдерге кесеміз, содан кейін оларды арнайы жабдыққа қабат-қабат жинаймыз. Әрбір қабаттың қосылыстары төменнен ауыстырылады, бұл магниттік жолдағы ауа саңылауларын барынша азайтады. Мақсатты қалыңдыққа жеткенде, барлық жинақ тығыз қысылып, барлығын орнында бекіту үшін вакууммен сіңдіріледі.

Трансформаторды өндіру процесі осы қадамға байланысты. Стек коэффициенті, беттің тегістігі, қысу қысымы — бұлардың кез келгенін өткізіп алмаңыз және жүктемесіз шығындар спецификациядан асып кетеді.

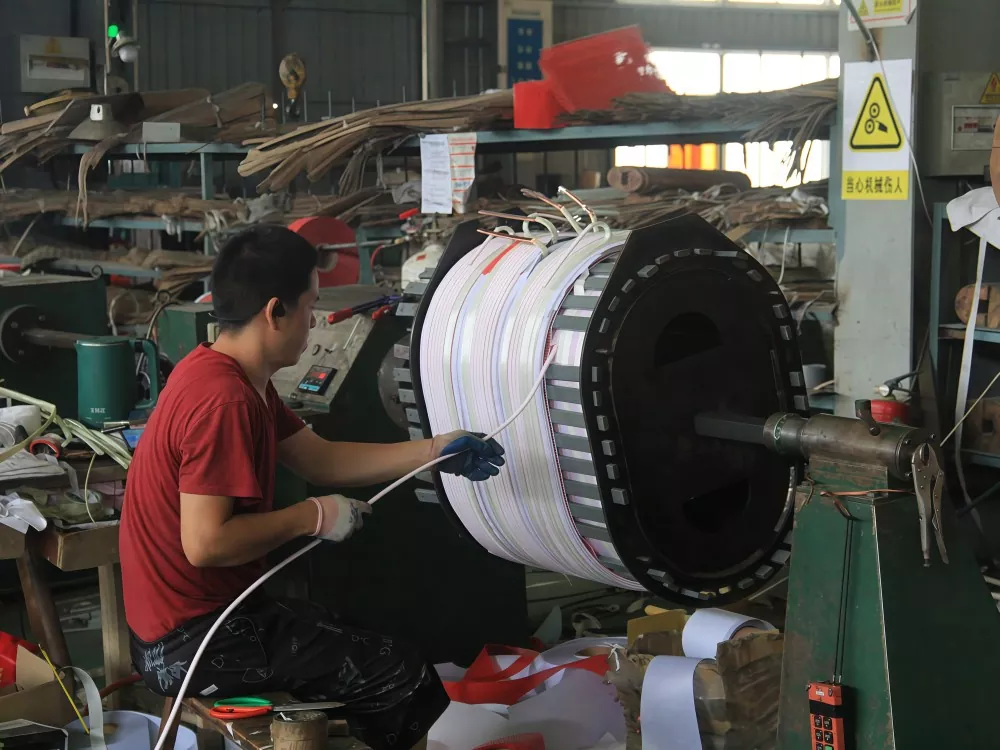

2-қадам: орау

Бұл жерде сыни болады. Орам цехы реттелетін температура мен ылғалдылықта жұмыс істейді. Операторлар орау машиналарына отырады, мыс сымды катушкаға жібереді, оны біркелкі және тығыз ұстап, кезекпен айналдырады.

GUANGBIAN компаниясының 37,5 ква полюске орнатылған трансформаторы алюминий емес, таза мыс орамаларын пайдаланады. Біз оларды Қытайдағы зауытта өндіреміз және әрбір бөлшек маңызды: сым өлшегіш, бұрылыстар саны, қабаттау үлгісі. Жел тым бос, катушка механикалық беріктігі жоқ. Тым қатты жел, сіз оқшаулауды сындырасыз.

Оралғаннан кейін орам вакуумды сіңдіруден өтеді. Оқшаулағыш лак әр саңылауға сіңіп, бұрылыстарды орнында бекітеді және орамға диэлектрлік беріктік пен жылуды жақсырақ бөлуді береді.

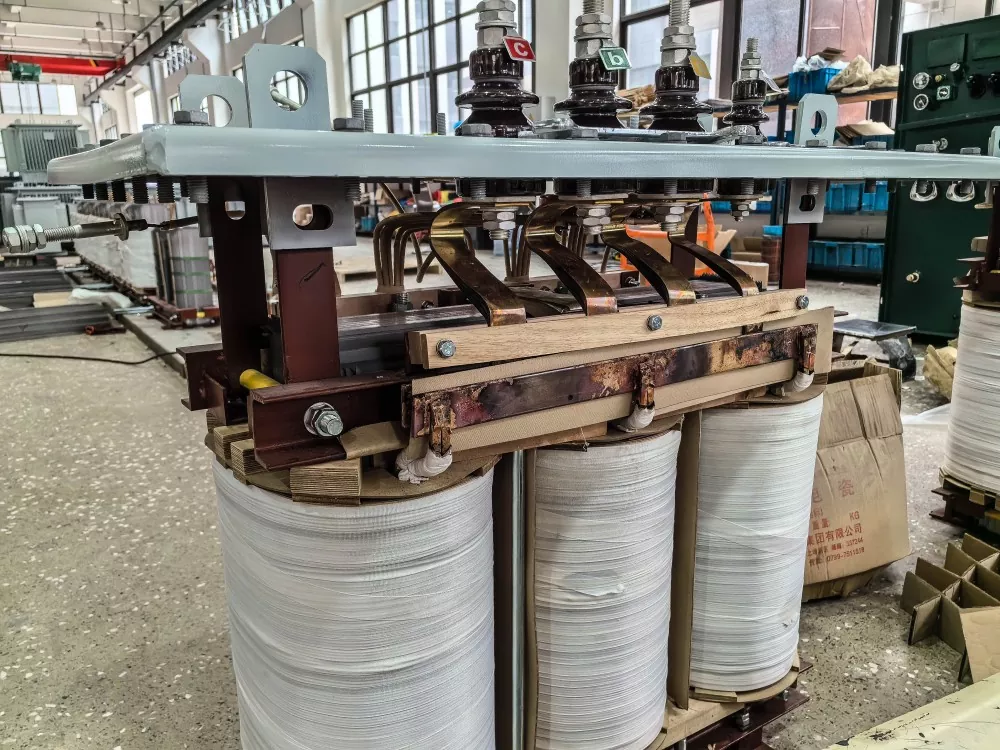

3-қадам: өзек пен катушка құрастыру

Жараның орамдары өзек аяқтарына сырғып кетеді. Оқшаулау аралықтары ішке кіреді, сымдар қосылады және бүкіл белсенді бөлік пішінді. Орамдардың арасындағы саңылаулар стандартқа сай болуы керек - мұнда төте жолдар жоқ.

Құрастырылғаннан кейін белсенді бөлік бірден трансформатор зауытында сынақтан өтеді: кернеуге төзімділік сынағы және тұрақты ток кедергісін өлшеу. Кез келген нәрсе, тіпті аздап болса да, осы кезеңде ұсталады.

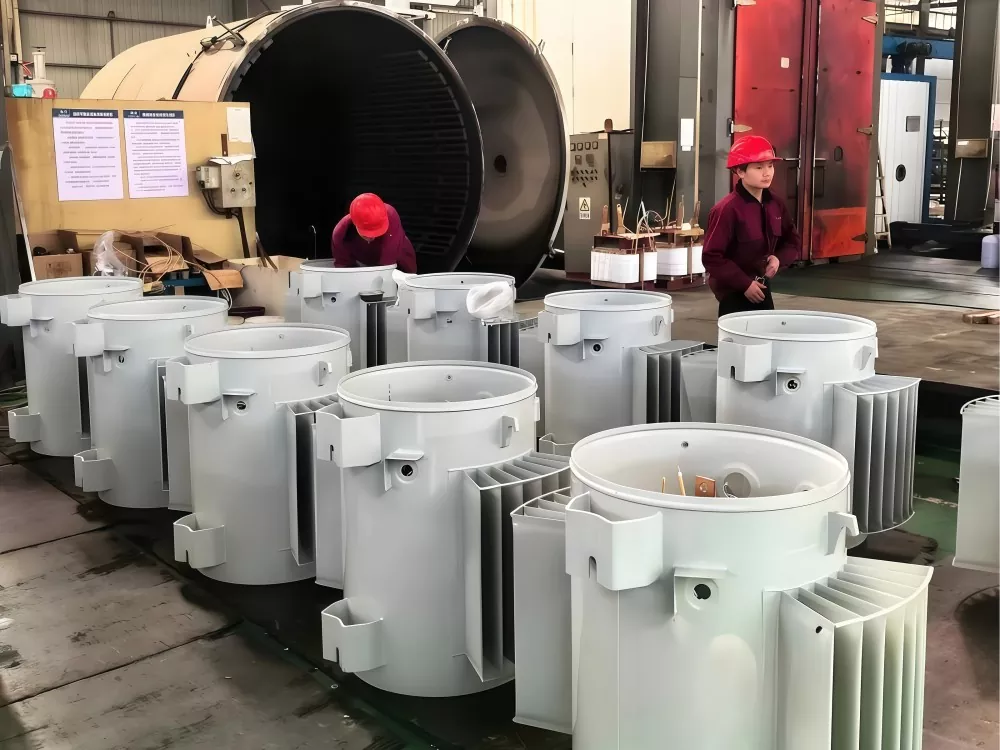

4-қадам: Резервуарды құрастыру

Белсенді бөлігі тексеруден өтті ме? Ол резервуарға түседі. Резервуар трансформатордың қабығы болып табылады, ол қосарланған тапсырманы орындайтын оқшаулағыш маймен толтырылған: диэлектрлік тосқауыл және салқындатқыш.

Біз GUANGBIAN-да жоғары сапалы минералды оқшаулағыш майды қолданамыз. Ол кірер алдында сусыздандырылған және газсыздандырылған. Резервуардың өзі дәнекерленген конструкциядан жасалған және әрбір дәнекерлеу тігісі рентгендік тексеруден өтеді. Ағып кетуге жол берілмейді.

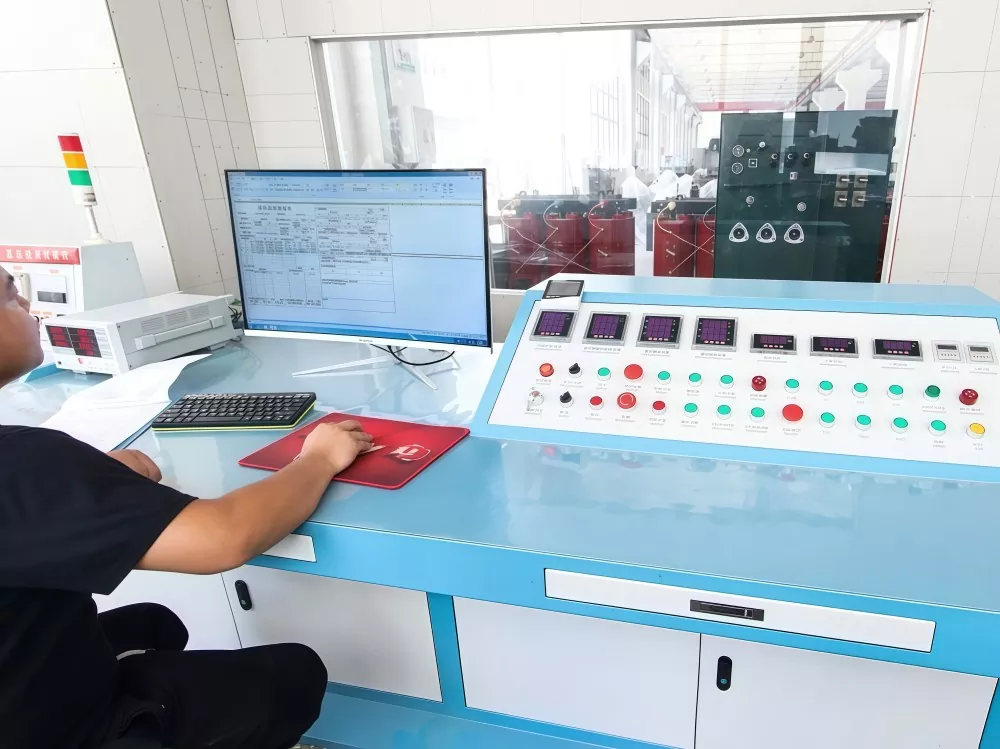

5-қадам: Қорытынды тестілеу

Кез келген құрылғы зауыттан шықпас бұрын, ол толық сынақ процедурасынан өтеді:

Жүктемесіз сынақ: біз оны екінші жағынан ештеңе қосылмай-ақ қосамыз. Ағымдағы және жоғалту көрсеткіштері ядроның әрекет ететінін көрсетеді. 37,5 ква полюске орнатылған трансформаторда жүктемесіз шығын ≤113 Вт немесе одан төмен болуы керек.

Жүктеу сынағы: Оған толық номиналды жүктемені салып, сандарды қараңыз. Жүктеменің жоғалуы ≤413W деңгейінде сақталады және температураның көтерілуі 65°C-тан аспайды.

Төзімді кернеу сынағы: бір минут ішінде HV орамындағы қуат жиілігінде 21кВ. ЖЖ жағында 10кВ. Егер оқшаулау сақталса, біз жалғастырамыз.

Импульстік кернеуді сынау: 60кВ жоғары кернеу біріншілік, 30кВ қайталамаға түседі. Бұл мыс орамасының трансформаторы нақты найзағай оқиғасын жеңе алатынын көрсетеді.

Оқшаулағыш май сынағы: бұзылу кернеуі, ылғалдылық, диссипация коэффициенті - әрқайсысынан өту керек.

Әрбір сынақ анық па? Содан кейін - содан кейін ғана - ол зауыт белгісін алады.

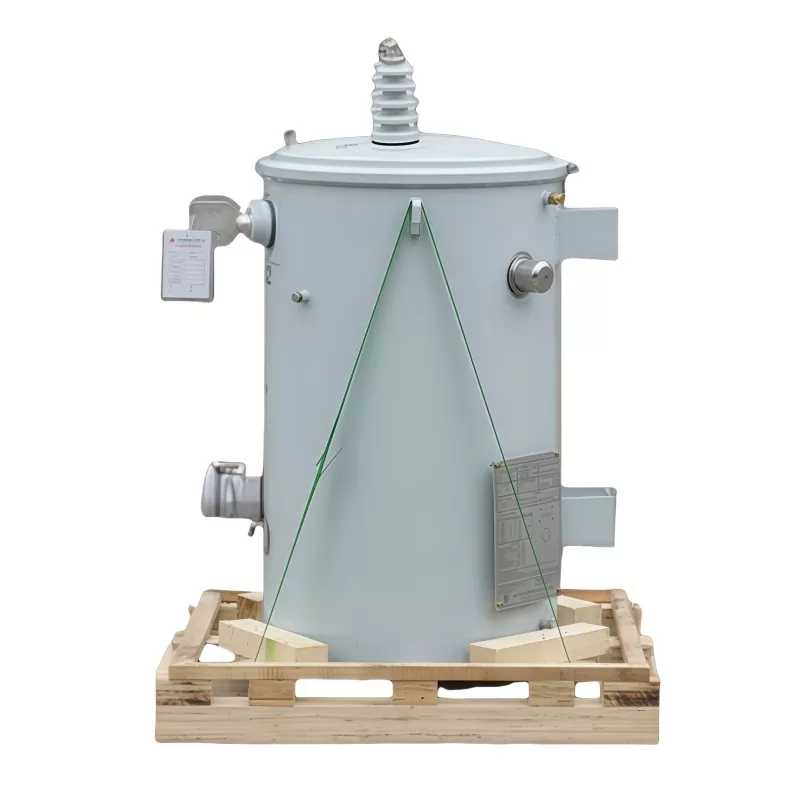

6-қадам: орау және жөнелту

Барлық сынақтардан өттіңіз бе? Трансформатор ылғалдан қорғайтын қақпақты алады, ағаш паллетке байланады және жөнелтуге дайын. Әрбір GUANGBIAN құрылғысының бірегей сериялық нөмірі бар — зауыттық тақтада және негізде көрінеді. Бұл нөмірді қадағалаңыз, сонда сіз өндіріс күнін, сынақ жазбаларын, тіпті шикізаттың қай партиясы кіргенін табасыз.

Қазір сіз суретті аласыз. 37,5 кВА тірекке орнатылған трансформатор тек бір-біріне лақтырылған металл мен сым ғана емес. Трансформаторды өндіру процесі нақты қолөнерді және әрбір қадамға назар аударатын нақты адамдарды қамтиды. Баға маңызды, бірақ өндіріс қабілеті мен сапаны бақылау маңыздырақ.

Неліктен тірекке орнатылған трансформаторды пайдалану керек?

Жерге орнатылатын трансформаторлармен салыстырғанда, полюсті трансформаторлар бірнеше маңызды артықшылықтарға ие:

Кеңістікті үнемдейтін орнату

Коммуналдық тіректерге орнатылады, бұл жердегі кеңістікті немесе арнайы трансформаторлық бөлмелерді қажет етпейді.

Төменгі инфрақұрылым құны

Іргетастарды, қоршауларды немесе қосымша құрылыс жұмыстарын қажет етпей, құрылыс шығындарын азайтады.

Ауылдық аймақтарды тарату үшін тиімді

Әуе тарату желілері жиі қолданылатын ауылдық және шалғай аудандар үшін өте қолайлы.

Техникалық қызмет көрсетуге оңай қол жеткізу

Тексеру, техникалық қызмет көрсету және ауыстыру үшін қолайлы биіктікте орнатылып, тоқтау уақытын азайтады.

Жетілдірілген қауіпсіздік

Жоғары орнату кездейсоқ жанасу, вандализм және қоршаған ортаға зиян келтіру қаупін азайтады.

Сенімді сыртқы жұмыс

Ауа-райына төзімді және коррозияға төзімді мүмкіндіктермен ұзақ мерзімді ашық ауада жұмыс істеу үшін жасалған.

Әуелік электр желілері үшін өте қолайлы

Үстеме тарату жүйелерінде үнемді және тиімді қуат шешімі ретінде кеңінен қолданылады.

Оны өзіңіз көргіңіз келе ме? GUANGBIAN біздің Қытай зауытында өндіреді және біз зауытқа баруды құптаймыз. Турды жоспарлау үшін хабарласыңыз.
