150 кВА құрғақ типті оқшаулау трансформаторы қауіпсіз және икемді қуат таратуды қалай жақсарта алады

Мақаланың қысқаша мазмұны:Дұрыс таңдалған трансформатор электр қуатын тарату қауіпсіздігінде, кернеуді түрлендіруде, жабдықтың үйлесімділігінде және сайттың сенімділігінде үлкен айырмашылықты жасай алады. The150 кВА құрғақ типті оқшаулау трансформаторыбастапГУАНГБИАН480 В кірісі, 400 В үш фазалы және 230 В бір фазалы шығысы, толық мыс орамдары, Delta-Star қосылымы, IP43 тот баспайтын болаттан жасалған корпус, автоматты желдеткіш салқындату және MCCB қорғанысы бар электрлік оқшаулауды және төмен вольтты таратуды қажет ететін қолданбаларға арналған. Бұл мақалада оның конфигурациясы, жұмыс принциптері, қолдану сценарийлері, техникалық ойлар және өнеркәсіптік және құрылыс жобалары үшін таңдау факторлары түсіндіріледі.

Мазмұны

1. 150 кВА құрғақ типті оқшаулау трансформаторы дегеніміз не?
2. Негізгі техникалық сипаттамалар қандай?
3. Бұл трансформатор қандай артықшылықтар береді?
4. Оны қайда қолдануға болады?
5. Дұрыс конфигурацияны қалай таңдау керек?
6. Ол басқа трансформатор опцияларымен қалай салыстырылады?
7. Ол қалай өндіріледі және сыналады?
8. Жиі қойылатын сұрақтар
9. Трансформатордың арнайы шешімі қажет пе?

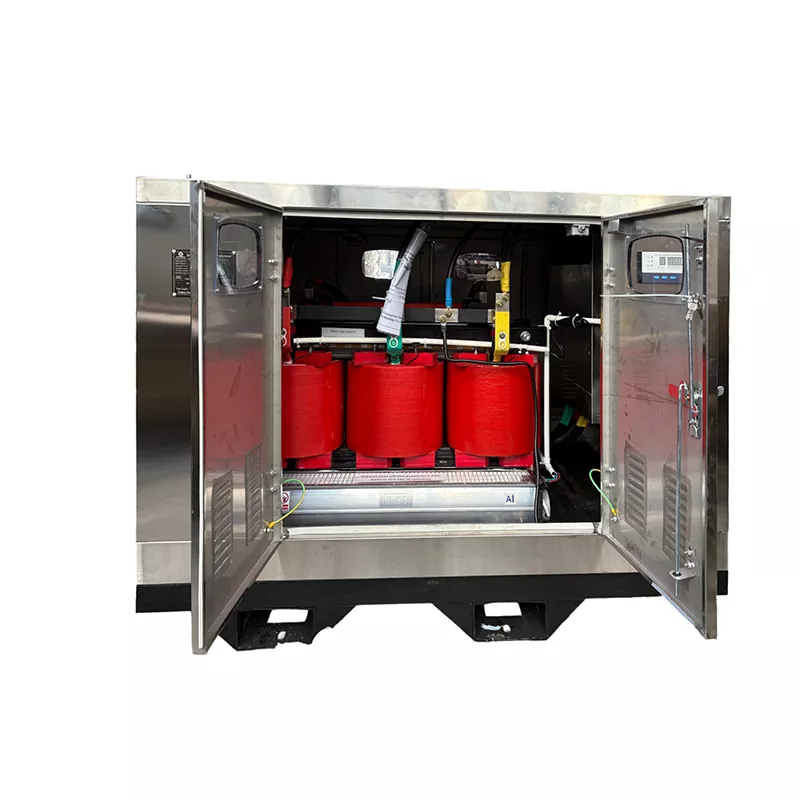

150 кВА құрғақ типті оқшаулау трансформаторы дегеніміз не?

150 кВА құрғақ типті оқшаулау трансформаторы кіріс қуатын қажетті төмен вольтты тарату деңгейіне түрлендіру кезінде электрлік оқшаулауды қамтамасыз етуге арналған үш фазалы трансформатор болып табылады. Майға батырылған трансформаторлардан айырмашылығы, құрғақ типтегі конструкциялар оқшаулағыш майдың орнына қатты оқшаулауды және ауа негізіндегі салқындату қондырғыларын пайдаланады, бұл оларды әсіресе ішкі қондырғылар мен таңдалған өнеркәсіптік немесе құрылыс орталары үшін қолайлы етеді.

ГУАНГБИАН конфигурациясы a пайдаланады480В желілік кернеу кірісіжәне қамтамасыз етеді400 В үш фазалы және 230 В бір фазалы шығыс. Оның Delta-Star (Δ-Y) орамасының қосылымы екінші жағына үш фазалы жүктемелерді қолдау кезінде бір фазалы тарату үшін бейтарап нүктені қамтамасыз етуге мүмкіндік береді.

Номиналды қуаты 150 кВА трансформатор учаскенің нақты сұранысы, іске қосу тогы, қуат коэффициенті, жүктеме коэффициенті және бір уақытта жұмыс істеуі дұрыс есептелген кезде механизмдер мен қосалқы электр жүктемелерінің қоспасына қызмет көрсете алады.

Негізгі техникалық сипаттамалар қандай?

Трансформаторды сатып алмас бұрын электр конфигурациясын түсіну өте маңызды, өйткені кернеу, жиілік, фазалық орналасу, қоршауды қорғау, орама материалы және салқындату әдісі жүйенің үйлесімділігіне әсер етеді.

Бұл конфигурация әсіресе бір қуат көзі үш фазалы машиналарды да, бір фазалы қосалқы жабдықты да қолдауы қажет болғанда практикалық. Дегенмен, тақтайшаның сыйымдылығын әрбір қосылған құрылғының бір уақытта толық номиналды қуатпен жұмыс істей алатынының көрсеткіші ретінде қарастыруға болмайды.

Бұл трансформатор қандай артықшылықтар береді?

Төменгі жүктемелерге арналған электрлік оқшаулау

Оқшаулау трансформаторды біріктіру арқылы бастапқы және қайталама электр тізбектерін ажыратады. Бұл реттеу басқарылатын төменгі қуат жүйесін құруға көмектесуі мүмкін және электрлік оқшаулау жалпы тарату дизайнының бөлігі болып табылатын қолданбаларда пайдалы.

400В және 230В икемді тарату

Delta-Star қосымша конфигурациясы үш фазалы және бір фазалы тарату мүмкіндіктерін қамтамасыз етеді. Үш фазалы 400 В қуат сорғылар, крандар, дәнекерлеу машиналары, бетон араластырғыштар және басқа да өнеркәсіптік машиналар сияқты жабдыққа қолдау көрсете алады, ал 230 В қуат жарықтандыруға, кеңсе жабдықтарына, портативті құралдарға, кондиционерлерге және қосалқы жүктемелерге қызмет ете алады.

Толық мыс орамалары

Трансформатор толық мыс орамаларын пайдаланады. Мыстың салыстырмалы түрде төмен электр кедергісі бар және дұрыс жобаланған мыс өткізгіштер орамдағы шығындарды бақылауға көмектеседі. Нақты жылу өнімділігі әлі де өткізгіш өлшеміне, трансформатордың дизайнына, қоршаған орта температурасына, оқшаулау жүйесіне, желдетуге және жүктеу жағдайларына байланысты.

Автоматты салқындатуды басқару

Температура сенсорлары орама жағдайларын бақылайды. Алдын ала орнатылған температураға жеткенде, автоматты желдеткіштер жылудың таралуын арттыра бастайды. Бұл тәсіл электр жүктемелері өзгеретін немесе жұмыс температурасы көтерілуі мүмкін қолданбалар үшін пайдалы.

Біріктірілген MCCB қорғанысы

Кіріс және шығыс жағында құйылған корпусты ажыратқыштар қамтамасыз етілген. Бұл ажыратқыштар қосымша тізбекті қорғауды және оқшаулауды қамтамасыз ете алады, бұл ретте олардың соңғы рейтингтері кабель өлшеміне, қосылған жүктемелерге, күтілетін токқа және жобаның қорғауды үйлестіру талаптарына сәйкес таңдалуы керек.

Оны қайда қолдануға болады?

150 кВА сыйымдылығы есептелген жүктеме трансформатордың жобалық шегіне түскен кезде көптеген орташа ауқымды электр тарату қосымшалары үшін жарамды.

• Құрылыс алаңдары:Крандарды, араластырғыштарды, сорғыларды, дәнекерлеу жабдықтарын, жарықтандыруды және учаскелік кеңселерді уақытша қуатпен қамтамасыз етеді.
• Өнеркәсіптік нысандар:Өндіріс машиналарын қосалқы бір фазалы электр жүктемелерімен бірге қолдайды.
• Коммерциялық нысандар:Электрлік дизайн талап ететін оқшауланған төмен вольтты таратуды қамтамасыз етеді.
• Уақытша қуат жүйелері:Жобаға негізделген электр қуатын тарату келісімдеріне біріктірілуі мүмкін.
• Аралас жүктеме қондырғылары:Бір қайталама жүйенің үш фазалы машиналарды да, 230 В бір фазалы жабдықты да қолдайды.

Құрылыс жобалары үшін GUANGBIAN ұсынған Сауд Арабиясының жоба конфигурациясы тот баспайтын болаттан жасалған қоршауды, Delta-Star қосылымын, желдеткішті автоматты түрде салқындатуды, мыс орамаларын және қосымша MCCB-ны жобаға арналған трансформатор дизайнына қалай біріктіруге болатындығын көрсетеді.

Дұрыс конфигурацияны қалай таңдау керек?

Трансформаторды таңдау кВА рейтингін таңдаудан гөрі электр жүйесінен басталуы керек. Толық техникалық шолу келесі факторларды қамтуы керек:

1. Максималды сұранысты есептеңіз:Әрбір қосылған құрылғының тек тақтайша рейтингтерін қосудың орнына нақты жұмыс жүктемесін анықтаңыз.
2. Қозғалтқыштың іске қосу тогын тексеріңіз:Қозғалтқыштар, компрессорлар, сорғылар және басқа индуктивті жүктемелер іске қосу кезінде айтарлықтай жоғары токты қажет етуі мүмкін.
3. Кіріс кернеуін растаңыз:Негізгі кернеу қол жетімді электр желісіне сәйкес келетінін тексеріңіз.
4. Шығару талаптарын растаңыз:Жоба 400 В үш фазалы, 230 В бір фазалы немесе басқа кернеу комбинациясын қажет ететінін анықтаңыз.
5. Жиілігін тексеру:Орнату 50 Гц немесе 60 Гц жиілікте жұмыс істейтінін растаңыз.
6. Қоршаған орта жағдайларын қарап шығыңыз:Температура, желдету, шаң, ылғал және орнату орны жылу және қоршау талаптарына әсер етеді.
7. Қорғау талаптарын анықтаңыз:MCCB көрсеткіштері мен төменгі ағынды қорғау кабельдермен және жалғанған жабдықпен үйлестірілуі керек.
8. Жерге қосу тәртібін растаңыз:Бейтарап және жерге қосу конфигурациясы жобаның электрлік дизайнына және қолданыстағы жергілікті ережелерге сәйкес болуы керек.

Бұл ойлар өте маңызды, себебі трансформатор қалыпты жұмыс жағдайында жеткілікті өлшемді болып көрінуі мүмкін, бірақ бірнеше жоғары ток қозғалтқыштары бір уақытта іске қосылса, әлі де шамадан тыс кернеуді сезінеді.

Ол басқа трансформатор опцияларымен қалай салыстырылады?

Құрғақ типті және майға батырылған технологияны таңдау орнату ортасына, қуаттылыққа, кернеу талаптарына, қолданылатын стандарттарға, салқындату талаптарына, қолжетімді кеңістікке және жалпы электр жүйесінің дизайнына негізделуі керек.

Ол қалай өндіріледі және сыналады?

Жоба негізінде трансформаторды сатып алу үшін өндіріс сапасы процестің бір бөлігі ғана. Тұтынушының электр техникалық сипаттамасын дәл түсіндіру де бірдей маңызды.

ГУАНГБИАН жоба талаптарына сәйкес трансформатор конфигурацияларын шығарады. Қолданбаға байланысты кіріс және шығыс кернеуі, жиілік, орамның орналасуы, қоршау дизайны, салқындату әдісі және қорғаныс конфигурациясы сияқты техникалық сипаттамалар реттелуі мүмкін.

Өндіріс процесі өндірісті бастамас бұрын негізгі электрлік параметрлерді растауы керек. Содан кейін зауыттық сынақтар келісілген техникалық сипаттамаға және қолданыстағы стандартқа сәйкес жүргізілуі мүмкін, бұл ретте сынақ жазбалары және жоба талап етсе, үшінші тараптың тексеруі қолжетімді болады.

Баға ұсыныстарын сұраған кезде ұсынылатын негізгі ақпарат

• Қажетті кВА қуаты
• Біріншілік және екіншілік кернеу
• 50 Гц немесе 60 Гц жиілігі
• Бір фазалы немесе үш фазалы талаптар
• Орам материалының артықшылығы
• Қажетті қосылым конфигурациясы
• Ішкі немесе сыртқы орнату шарттары
• Қоршауды қорғау талаптары
• Салқындату талаптары
• MCCB немесе басқа қорғау талаптары
• Жүктеме түрі және қозғалтқышты іске қосу сипаттамалары
• Қолданылатын жергілікті электр стандарттары

Бұл мәліметтерді баға белгілеу сатысында беру өндірушіге жалпы стандартты үлгіге сүйенбей, нақты жобаға сәйкес келетін трансформатор конфигурациясын жасауға көмектеседі.

Жиі қойылатын сұрақтар

Бұл трансформатордың шығыс кернеуі қандай?

Бұл конфигурация 400 В үш фазалы және 230 В бір фазалы шығысты қамтамасыз етеді. Басқа кернеу комбинациялары жоба талаптарына сәйкес әзірленуі мүмкін.

400В және 230В жүктемелер бір трансформатордан жұмыс істей ала ма?

Иә. Delta-Star қосылымы үш фазалы қайталама қоректендіруді және бір фазалы тарату үшін бейтарап нүктені қамтамасыз етеді. Қосылған жүктемелер дұрыс теңестірілген болуы және трансформатордың номиналды қуаты шегінде қалуы керек.

Автоматты салқындату желдеткіші қалай жұмыс істейді?

Температура сенсорлары орама температурасын бақылайды. Алдын ала орнатылған температураға жеткенде, басқару жүйесі жылудың таралуын арттыру үшін салқындату желдеткіштерін іске қосады. Нақты бақылау температурасы трансформатордың жылулық құрылымына сәйкес болуы керек.

IP43 қорғанысы нені білдіреді?

IP43 өлшемі 1 мм-ден асатын қатты бөгде заттардан қорғауды және қолданыстағы IPX3 сынақ шарттарында су шашырауынан қорғауды көрсетеді. Оны толығымен шаң өткізбейтін немесе су өткізбейтін деп түсінбеу керек.

Құрылыс алаңы үшін 150 кВА жеткілікті ме?

Бұл сайттың есептелген электр сұранысына байланысты. Трансформатордың қажетті қуатын растамас бұрын қозғалтқыштың іске қосу тогы, дәнекерлеу жабдығы, бір уақытта жұмыс істеу, уақытша ең жоғары жүктемелер, қуат коэффициенті және жүктеме коэффициенті ескерілуі керек.

Трансформаторды теңшеуге бола ма?

Иә. Кіріс және шығыс кернеуі, жиілік, қосылым конфигурациясы, қоршау, салқындату әдісі, орамның орналасуы және қорғаныс конфигурациясы жобаның электр талаптарына сәйкес реттелуі мүмкін.

Трансформатордың арнайы шешімі қажет пе?

Трансформаторды дұрыс таңдау, сайып келгенде, электр қуатын, кернеуді түрлендіру, оқшаулау, қорғау, салқындату және орнату шарттарын нақты жұмыс ортасына сәйкестендіру болып табылады. Конфигурацияланатын электр техникалық сипаттамалары және жобаға бағытталған өндірісі бар GUANGBIAN өнеркәсіптік, құрылыстық және басқа да төмен вольтты тарату қолданбалары үшін практикалық трансформаторлық шешім іздейтін тұтынушыларға қолдау көрсете алады. Жаңа жобаны жоспарлап жатсаңыз немесе бар құрылғыны ауыстырсаңыз,бізбен хабарласыңысәйкес трансформатор конфигурациясын талқылау және жобаға қатысты баға ұсынысын алу үшін кернеуіңіз, сыйымдылығыңыз, жиілігіңіз, жүктеме түрі және орнату талаптары.
