Құрғақ типті оқшаулау трансформаторы неліктен маңызды?
MCCB трансформаторды қорғауды қалай жақсартады?
Негізгі техникалық сипаттамалар қандай?
Бес позициялы кран ауыстырғышы кернеудің бейімделуін қалай жақсартады?
Біріктірілген дизайн орнатуды қалай жеңілдетеді?
50 кВА оқшаулағыш трансформаторды қайда қолдануға болады?
Жеткізу алдында трансформатордың сапасы қалай тексеріледі?
Сатып алушылар тапсырыс бермес бұрын нені тексеруі керек?
Неліктен бұл трансформатор конфигурациясын таңдау керек?
Құрғақ типті оқшаулау трансформаторы неліктен маңызды?
Электр жабдықтары әрқашан идеалды қуат жағдайында жұмыс істей бермейді. Коммуналдық жабдықтау мен төменгі ағынды жабдық арасындағы кернеу айырмашылықтары, электрлік бұзылулар және гальваникалық оқшаулау қажеттілігі жүйенің сенімділігіне әсер етуі мүмкін. Құрғақ типті оқшаулау трансформаторы бастапқы және қайталама тізбектер арасында электрлік бөлуді құру кезінде кернеуді бейімдеудің практикалық әдісін қамтамасыз етеді.
The50КВА құрғақ типті оқшаулау трансформаторы MCCBбастапГУАНГБИАН415 В айнымалы ток үш фазалы кіріс және 220 В үш фазалы төрт сымды шығыс айналасында жобаланған. Бұл құрылғыны жоғары вольтты үш фазалы көзден басқарылатын 220 В үш фазалы қоректендіруді қажет ететін қолданбалар үшін қолайлы етеді.
Майға батырылған трансформаторлардан айырмашылығы, құрғақ типтегі конструкциялар негізгі салқындатқыш және оқшаулау ортасы ретінде оқшаулағыш майды пайдаланбайды. Бұл оларды жабық электр бөлмелері, коммерциялық нысандар, өндірістік орталар және таза және салыстырмалы түрде қарапайым орнату қажет болатын басқа орындар үшін тартымды ете алады.
MCCB трансформаторды қорғауды қалай жақсартады?
Трансформатордың осы конфигурациясының ең практикалық ерекшеліктерінің бірі құйылған корпустық ажыратқыштарды (MCCBs) біріктіру болып табылады. Трансформатор мен қорғаныс құралдарын толығымен бөлек құрамдас бөліктер ретінде қарастырудың орнына, конструкция қорғаныс құрылғыларын трансформатор корпусына біріктіреді.
Құрылғы кіріс және шығыс жағында MCCB пайдаланады. Кіріс сөндіргіш 415 В қуат көзіне қосылған, ал шығыс жағындағы қорғаныс үш фазалы төрт сымды қайталама тізбек үшін ұйымдастырылған.
Бұл біріктірілген тәсіл бірнеше практикалық артықшылықтар бере алады:
- Қосымша сыртқы қорғаныс құралдарына қажеттілікті азайтады.
- Кіріс және шығыс кабель қосылымдарын жеңілдетуге көмектеседі.
- Байланысты тізбектер үшін шамадан тыс ток және қысқа тұйықталудан қорғауды қамтамасыз етеді.
- Ұйымдастырылған трансформатор қондырғысын жасайды.
- Жоба орнындағы сымдарды және монтаждау жұмыстарын азайта алады.
- Трансформатор мен қорғаныс құрылғыларын бір келісілген жинақ ретінде конфигурациялауға мүмкіндік береді.
Өнеркәсіптік сатып алушылар үшін бұл мәліметтер маңызды, себебі орнатудың күрделілігі жобаның уақытына, еңбек талаптарына және іске қосу тиімділігіне әсер етуі мүмкін.
Негізгі техникалық сипаттамалар қандай?
Трансформаторды таңдамас бұрын электр конфигурациясын түсіну өте маңызды. Төмендегі кестеде осы 50 КВА конфигурациясының негізгі сипаттамалары жинақталған.
| Параметр | Техникалық сипаттама |
|---|---|
| Номиналды сыйымдылық | 50 КВА |
| Фаза | 3 кезең |
| Кіріс кернеуі | 415В айнымалы ток, 3 фазалы |
| Шығыс кернеуі | 220В, 3 фазалы 4 сым |
| Позициялар түймесін түртіңіз | 380В / 400В / 415В / 430В / 450В |
| Жиілік | 50Гц |
| Орам материалы | Мыс |
| Оқшаулау класы | F сыныбы |
| Орам температурасының жоғарылауы | ≤100°C |
| Шу деңгейі | 1 метрде <60дБ |
| Қоршауды қорғау | IP23, желдетілетін |
| Қоршау материалы | Тот баспайтын болат |
| Қорғау | Кіріс және шығыс жағындағы MCCB |
| Бақылау | Орнатылған вольтметр |
Осы сипаттамалардың үйлесімі трансформаторды кернеуді түрлендіруді, электрлік оқшаулауды және біріктірілген қорғанысты бір-бірімен байланыссыз компоненттер ретінде сатып алудың орнына бірге қарастыруды қажет ететін жобаларға қолайлы етеді.
Бес позициялы кран ауыстырғышы кернеудің бейімделуін қалай жақсартады?
Тордың нақты кернеуі орындар мен жұмыс жағдайлары арасында өзгеруі мүмкін. Тек бір тіркелген бастапқы кернеудің айналасында жобаланған трансформатор қоректендіру кернеуі номиналды мәннен ерекшеленетін аймаққа орнатылған кезде қосымша назар аударуды қажет етуі мүмкін.
Бұл модель бес негізгі кернеу шүмегінің орнын қамтамасыз етеді:380В, 400В, 415В, 430В және 450В. Кран ауыстырғышы трансформаторды қолда бар қуатқа сәйкестендіру кезінде орнату тобына үлкен икемділік береді.
Мысалы, нақты қоректендіру шарттары стандартты 415 В кірісінен өзгеше болған кезде, жоспарланған қайталама кернеуді сақтауға көмектесу үшін сәйкес шүмекті таңдауға болады. Бұл мүмкіндік әсіресе трансформаторды таңдау кезінде қоректендіру кернеуінің жағдайларын ескеру қажет жобалар үшін пайдалы.
Дегенмен, кран ауыстырғышы қуатсыз түрге жатады. Кранның орнын өзгертпес бұрын трансформаторды толығымен өшіру керек. Трансформаторға қуат берілген кезде оны ешқашан реттеуге болмайды.
Біріктірілген дизайн орнатуды қалай жеңілдетеді?
Трансформаторды орнату тек электрлік сипаттамаларға қатысты емес. Кабельді бағыттау, қорғаныс құралдары, қолжетімділік, қоршау құрылысы және іске қосу жобаның соңғы нәтижесіне әсер етуі мүмкін.
Біріктірілген MCCB конфигурациясы трансформатордың айналасында қажет болуы мүмкін бөлек жабдықтың санын азайтады. Трансформатор мен оның қорғаныш ажыратқыштары арасындағы зауыттық сымдар орнату кезінде қажет өріс сымдарының көлемін азайтуға көмектеседі.

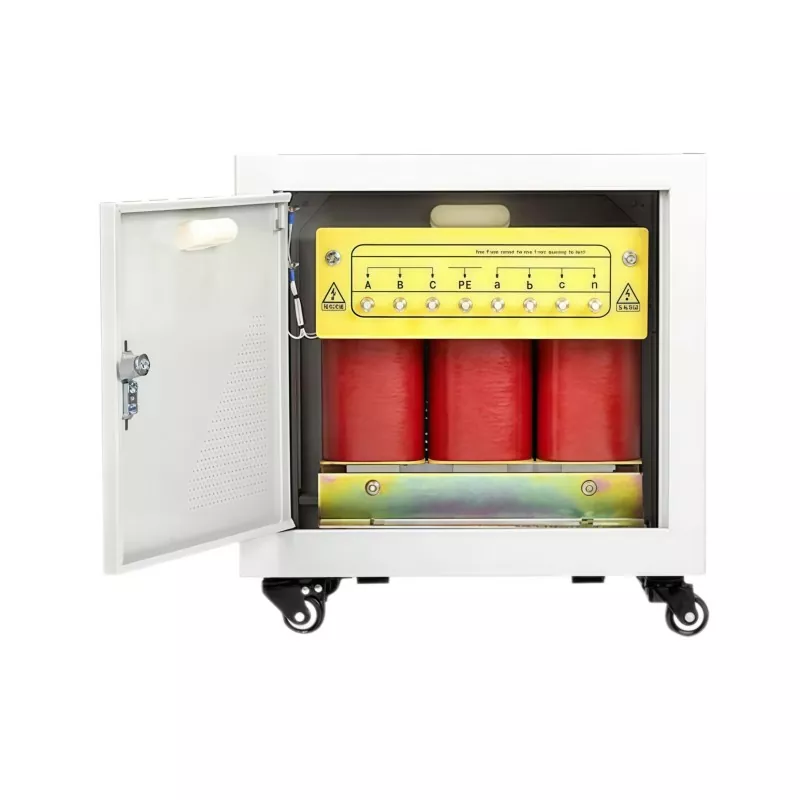

Тот баспайтын болаттан жасалған қоршау желдетілетін және IP23 дәрежесіне ие. Сондай-ақ құрылғы тежегіштері бар құлыпталатын айналмалы доңғалақтарды пайдаланады, бұл орнату немесе техникалық қызмет көрсету әрекеттері кезінде орналасуды және қозғалуды ыңғайлы етеді.
Алдыңғы жағында орнатылған вольтметр төмен вольтты бөліктегі кернеуді бақылаудың қарапайым әдісін қамтамасыз етеді. Бұл іске қосу және жоспарлы тексеру кезінде пайдалы, себебі операторлар көрсетілген кернеуді бөлек сыртқы өлшеуді қажет етпей тексере алады.
50 кВА оқшаулағыш трансформаторды қайда қолдануға болады?
50 кВА сыйымдылығы басқарылатын үш фазалы қоректендіруді қажет ететін көптеген орташа ауқымды электрлік қолданбалар үшін жарамды. Нақты жарамдылық әрқашан қосылған жүктемеге, іске қосу тогына, жұмыс цикліне, қоршаған орта жағдайларына және жергілікті электр талаптарына сәйкес расталуы керек.
Әдеттегі қолданбалы орталар мыналарды қамтуы мүмкін:
- Өнеркәсіптік өндіріс орындары
- Коммерциялық ғимараттар
- Зауыттың электр бөлмелері
- Автоматтандыру және басқару жүйелері
- Машиналардың қуат көздері
- Электрлік оқшаулауды қажет ететін жабдық
- Цехтар мен өңдеу орындары
- 415В-тен 220В-қа түрлендіруді қажет ететін электр тарату жүйелері
Сезімтал жабдықтары бар жобалар үшін трансформаторды оқшауланған құрамдас ретінде емес, толық қуат тарату жүйесінің бөлігі ретінде бағалау керек.
Жеткізу алдында трансформатордың сапасы қалай тексеріледі?
Трансформатордың өнімділігі орама сапасына, оқшаулау тұтастығына, электр коэффициентінің дәлдігіне және жалпы өндіріс консистенциясына байланысты. Осы себепті тестілеу жеткізушіні бағалаудың маңызды бөлігі болуы керек.
Өнім туралы ақпаратқа сәйкес, GUANGBIAN жеткізілім алдында біріктірілген трансформаторды сынау үстелін пайдаланады. Тестілеу процесі орама кедергісіне, бұрылыстардың арақатынасына, оқшаулау кедергісіне, жүктемедегі жоғалтуларға және кернеуді реттеуге қатысты тексерулерді қамтиды.
Өндіріс процесі сондай-ақ жөнелтілген қондырғыларға арналған IEC негізіндегі сынақ талаптарына сәйкес келеді. Құжатталған тестілеу тәсілі сатып алушыларға орнату алдында жабдықты қарап шығу кезінде пайдалы техникалық дәлелдер береді.
Теңшелген тапсырыстар үшін сатып алушылар өндіріске дейін өндірушімен инспекция талаптары мен жобаға тән ерекшеліктерді талқылай алады. Бұл әсіресе трансформатор орнатудың белгілі бір ортасына немесе электр жүйесінің конфигурациясына сай болуы керек болғанда өте маңызды.
Сатып алушылар тапсырыс бермес бұрын нені тексеруі керек?
Трансформаторды тек оның КВА рейтингі бойынша таңдау жарамсыз конфигурацияға әкелуі мүмкін. Сатып алу топтары тапсырысты растамас бұрын толық электрлік және механикалық талаптарды қарап шығуы керек.
Тексеру үшін негізгі нүктелер мыналарды қамтиды:
- Бастапқы кернеу:Қол жетімді қуат кернеуін және фазалық конфигурацияны растаңыз.
- Екінші кернеу:Шығу кернеуі қосылған жабдыққа сәйкес келетінін тексеріңіз.
- Жүктеме сыйымдылығы:Жабдықтың номиналды көрсеткіштеріне ғана сенбей, күтілетін үздіксіз және ең жоғары жүктемені есептеңіз.
- Жиілік:Жоба 50 Гц, 60 Гц немесе басқа жиілікті қажет ететінін растаңыз.
- Қорғау:MCCB техникалық сипаттамаларын тексеріңіз және жергілікті ережелерге сәйкес қосымша жоғары немесе төмен ағынды қорғау қажет екенін анықтаңыз.
- Орнату ортасы:IP23 қорғанысының жоспарланған орын үшін жеткілікті екенін растаңыз.
- Кернеуді реттеу:Көп позициялы кран ауыстырғыштың жергілікті желі жағдайлары үшін тиімді екенін қарастырыңыз.
- Құжаттама:Жобаны мақұлдау үшін қажетті техникалық сызбаларды, сынақ есептерін, сымдар туралы ақпаратты және басқа құжаттарды сұраңыз.
Халықаралық жобалар үшін өндіріс басталар алдында жөнелту өлшемдерін, қаптамаларды, орнату талаптарын, қолданылатын стандарттарды және іске қосу процедураларын нақтылау да пайдалы.
Жиі қойылатын сұрақтар
Трансформатор жұмыс істеп тұрғанда шүмек ауыстырғышты реттеуге бола ма?
Жоқ. Кран ауыстырғышы қуатсыз түр болып табылады және оны трансформаторды толығымен өшіргеннен кейін ғана реттеу керек. Кранның орнын өзгертпес бұрын әрқашан дұрыс электр қауіпсіздігі процедураларын орындау керек.
Трансформатордың екі жағындағы MCCB бар ма?
Иә. Бұл конфигурация кіріс және шығыс жағында қорғаныс қамтамасыз етілген MCCB-ді трансформатор корпусына біріктіреді. Тапсырыс беру алдында сөндіргіштің нақты орналасуы жобаның электр талаптарына сәйкес расталуы керек.
Бөлек тарату қорабы әлі де қажет пе?
Көптеген қондырғыларда біріктірілген MCCB жеке қорғаныс қоршауының қажеттілігін азайтады. Дегенмен, жергілікті электрлік кодтар және жалпы тарату дизайны қосымша қорғаныс немесе коммутациялық жабдықты қажет етуі мүмкін.
Бұл 50 кВА трансформатор сыртта орнатуға жарамды ма?
Қоршау IP23 дәрежесіне ие және жабық немесе тиісті түрде жабылған орындарға арналған. Қатты жаңбыр, шаң немесе басқа да ауыр жағдайларды қамтитын толық ашық сыртқы орталар үшін қоршауды жоғарырақ қорғау деңгейі қолайлырақ болуы мүмкін.
Орамның қандай түрі қолданылады?
Трансформатор мыс орамаларын пайдаланады. Трансформатор орамдары үшін мыс кең түрде таңдалады, өйткені оның электр өткізгіштігі және электр қуатын сенімді тасымалдауға жарамдылығы.
Трансформаторды теңшеуге бола ма?
Иә. Трансформатор конфигурацияларын жоба талаптарына, соның ішінде электрлік параметрлерге, қорғаныс қондырғыларына, кран параметрлеріне, қоршауға қойылатын талаптарға және басқа қолданбаға қатысты ойларға сәйкес талқылауға болады.
Неліктен бұл трансформатор конфигурациясын таңдау керек?
Жақсы жобаланған трансформатор кернеуді түрлендіруден көп жұмыс істеуі керек. Ол электр жүйесіне сәйкес келуі, орнатуды жеңілдетуі, тиісті қорғанысты қамтамасыз етуі және ұзақ мерзімді жұмыс үшін практикалық болуы керек. The50КВА құрғақ типті оқшаулау трансформаторы MCCB50КВА үш фазалы қуаттылықты, 415В-тен 220В-қа кернеуді түрлендіруді, мыс орамаларын, F класты оқшаулауды, бес позициялық кернеуді реттеуді, біріктірілген MCCBs, IP23 баспайтын болаттан жасалған корпус құрылысын, кернеуді бақылауды және зауыттық сынақтарды бір инженерлік шешімге біріктіреді.
