150 кВА құрғақ типті оқшаулау трансформаторы

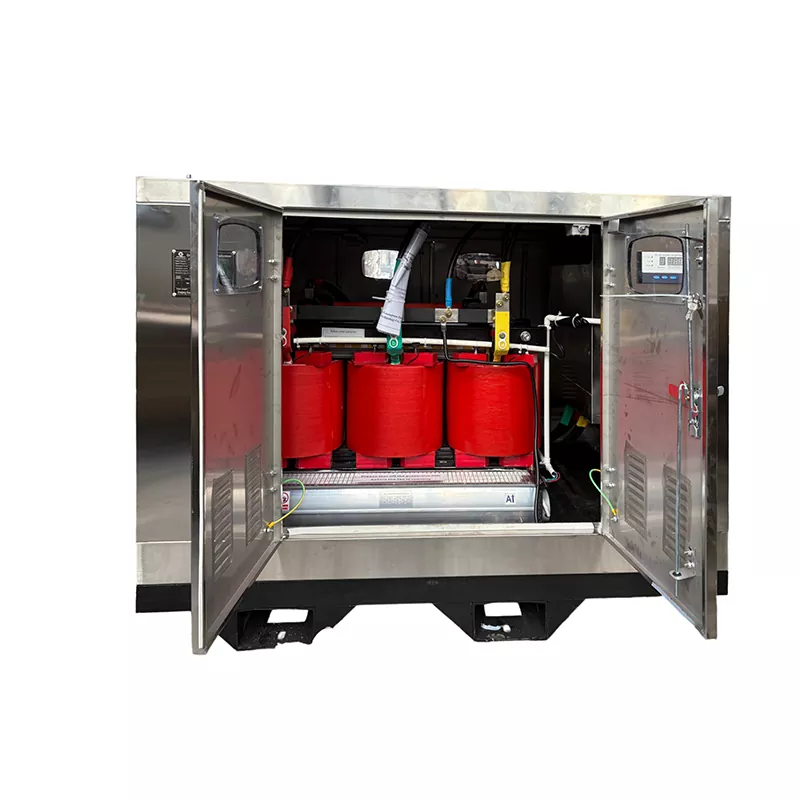

GUANGBIAN бұл 150 КВА құрғақ типті оқшаулау трансформаторын электрлік оқшаулауды және төмен вольтты таратуды қажет ететін қолданбалар үшін шығарады. Мұнда көрсетілген құрылғы Сауд Арабиясындағы құрылыс жобасы үшін жасалған және тот баспайтын болаттан жасалған қоршаумен, IP43 қорғанысымен, толық мыс орамдарымен, Delta-Star (Δ-Y) қосылымы, автоматты желдеткіш салқындату және екі қосымша MCCB конфигурацияланған.

Төмен вольтты жағы 400 В үш фазалы және 230 В бір фазалы қуат береді. Бұл үш фазалы құрылыс жабдықтарын және бір фазалы қосалқы жүктемелерді учаскенің жүктеме есебі мен электрлік тарату жобасын ескере отырып, бір трансформатордан қоректендіруге мүмкіндік береді.

400В және 230В жүктемелерге арналған конфигурация

400 В үш фазалы қоректену крандар, бетон араластырғыштар, дәнекерлеу машиналары, сорғылар және басқа үш фазалы машиналар сияқты жабдық үшін пайдаланылуы мүмкін. 230 В кернеуі жарықтандыруға, кеңсе жабдықтарына, портативті құралдарға, кондиционерлерге және басқа бір фазалы жүктемелерге жарамды.

Құрылыс алаңы үшін жүктердің екі түрі үшін бір трансформаторды пайдалану таратуды ұйымдастыруды жеңілдетеді. Дегенмен 150 кВА рейтингі әрбір қосылған жүктеме бір уақытта толық қуатпен жұмыс істей алады дегенді білдірмейді. Трансформаторды таңдау сайттың максималды сұранысын, қозғалтқыштың іске қосу тогын, жүктеме коэффициентін, қуат коэффициентін және жүктемелердің күтілетін комбинациясын ескеруі керек.

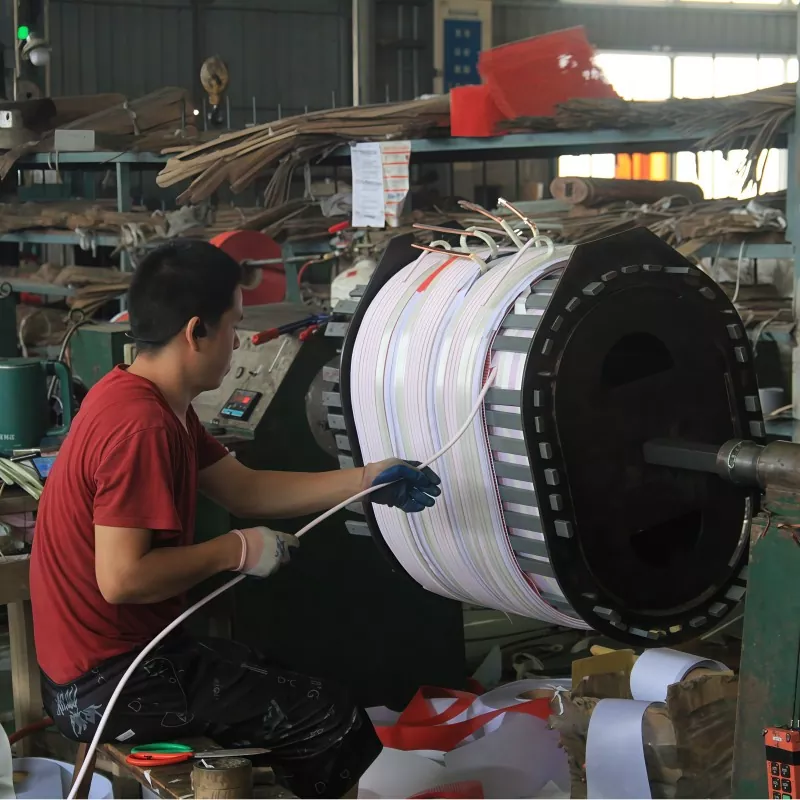

Трансформатор толық мыс орамаларын пайдаланады. Мыстың алюминийге қарағанда электрлік кедергісі төмен, сондықтан өткізгіштердің шығынын тиісті өткізгіш өлшемдері мен орам дизайны арқылы басқаруға болады. Ыстық климаттағы қондырғылар үшін орама материалы жылу дизайнының бір бөлігі ғана болып табылады; қоршаған ортаның температурасын, оқшаулау жүйесін, желдетуді, жүктеуді және салқындату әдісін де ескеру қажет.

Негізгі және қайталама орамдар үшін үшбұрышты жұлдыз (Δ-Y) қосылымы қолданылады. Жұлдызшаға қосылған төмен вольтты жағы 230 В бір фазалы қоректендіру үшін бейтарап нүктені қамтамасыз етеді, ал үшбұрыш орамасы орам ішінде үш есе гармоникалық токтардың айналу жолын қамтамасыз етеді. Бейтарап жерге қосу жүйесі жобаның электрлік дизайнына және қолданыстағы жергілікті талаптарға сай болуы керек.

Салқындату және қоршау

Орамның температурасын бақылау үшін температура сенсорлары қолданылады. Алдын ала орнатылған температураға жеткенде, автоматты салқындату желдеткіштері жылудың таралуын арттыра бастайды. Бұл жұмыс кезінде жүктеме өзгеретін немесе қоршаған орта температурасы салыстырмалы түрде жоғары болатын қондырғылар үшін пайдалы.

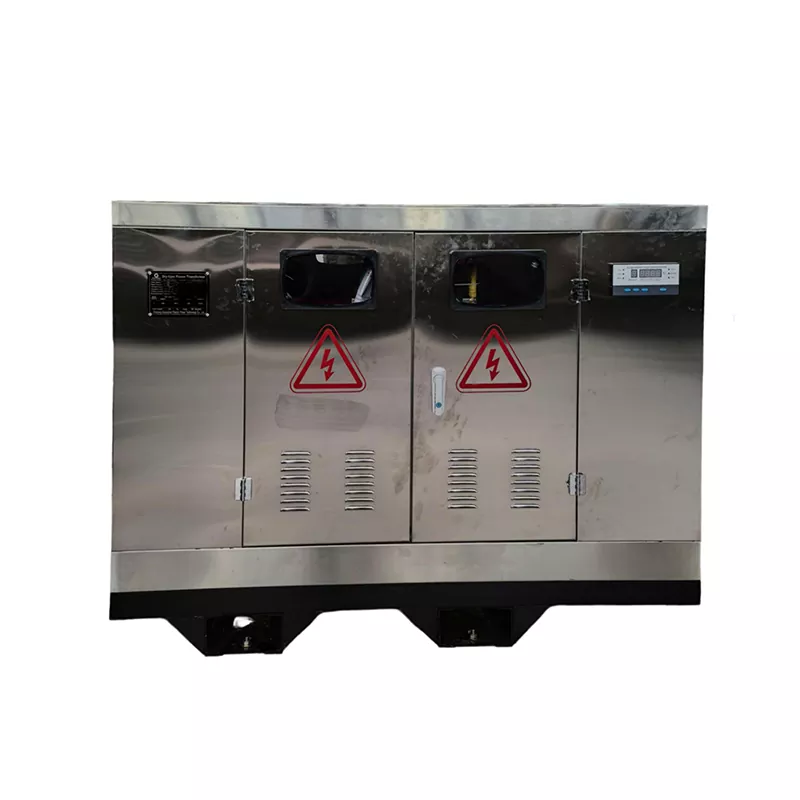

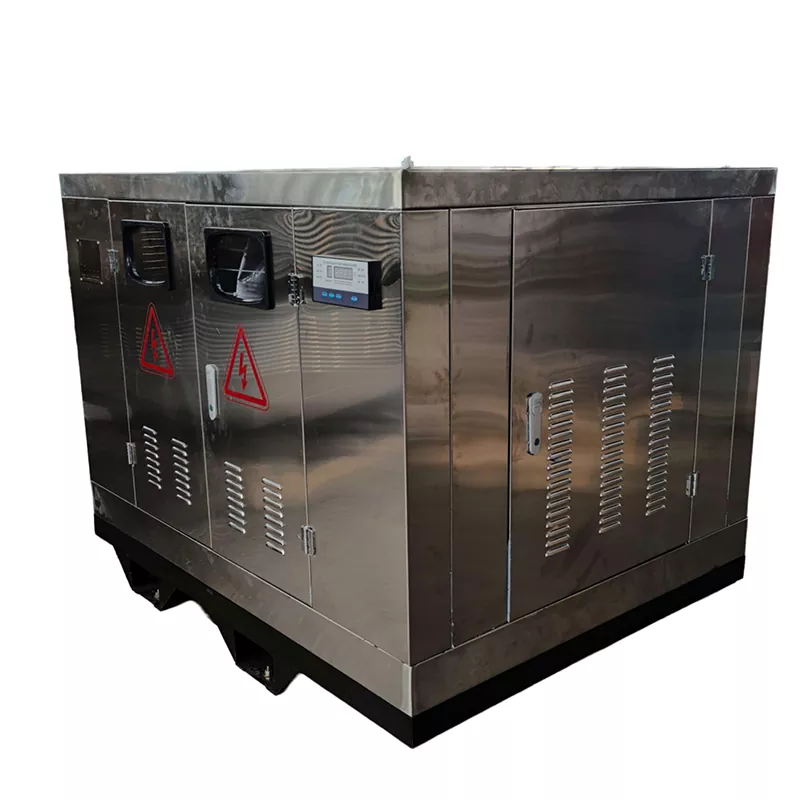

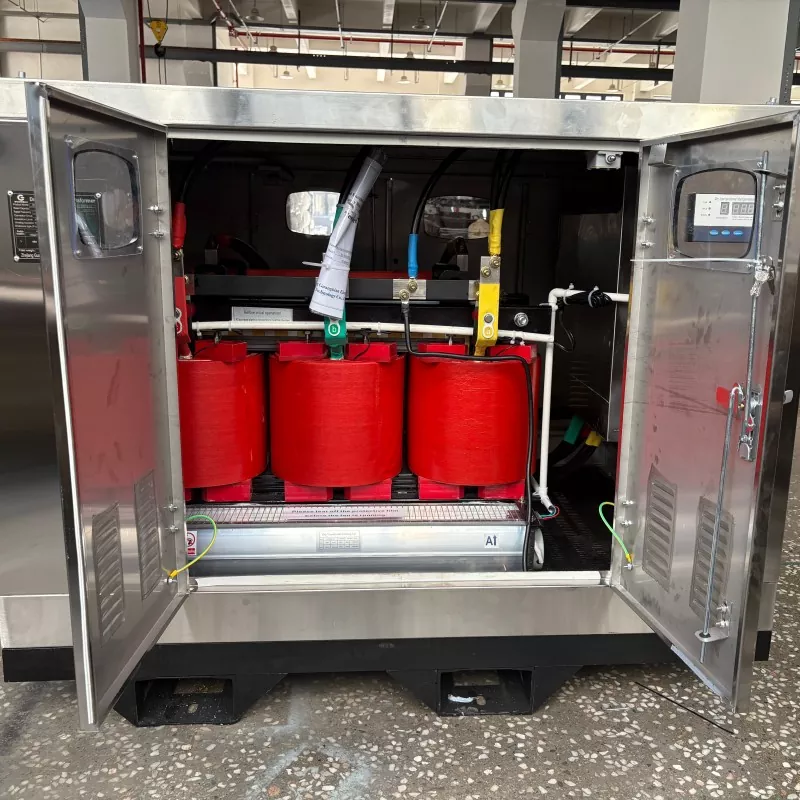

Корпус тот баспайтын болаттан жасалған және IP43 рейтингіне ие. IEC 60529 стандартына сәйкес, IP43 бірінші саны 1 мм-ден асатын қатты бөгде заттардан қорғауды білдіреді, ал екінші сан IPX3 үшін белгіленген шарттарда су шашырауынан қорғауды көрсетеді. Рейтинг жоспарланған орнату ортасын қорғауды қамтамасыз етеді, бірақ оны толығымен шаң өткізбейтін немесе су өткізбейтін деп түсінбеу керек.

Ашық немесе жартылай ашық құрылыс алаңдары үшін қондырғы әлі де тікелей қатты жаңбырдан, тұрып жатқан судан, шамадан тыс шаң жиналудан және қоршаудың белгіленген қорғаныс деңгейінен тыс басқа жағдайлардан тиісті қорғанысты қамтамасыз етуі керек.

Техникалық мәліметтер және жобаны таңдау

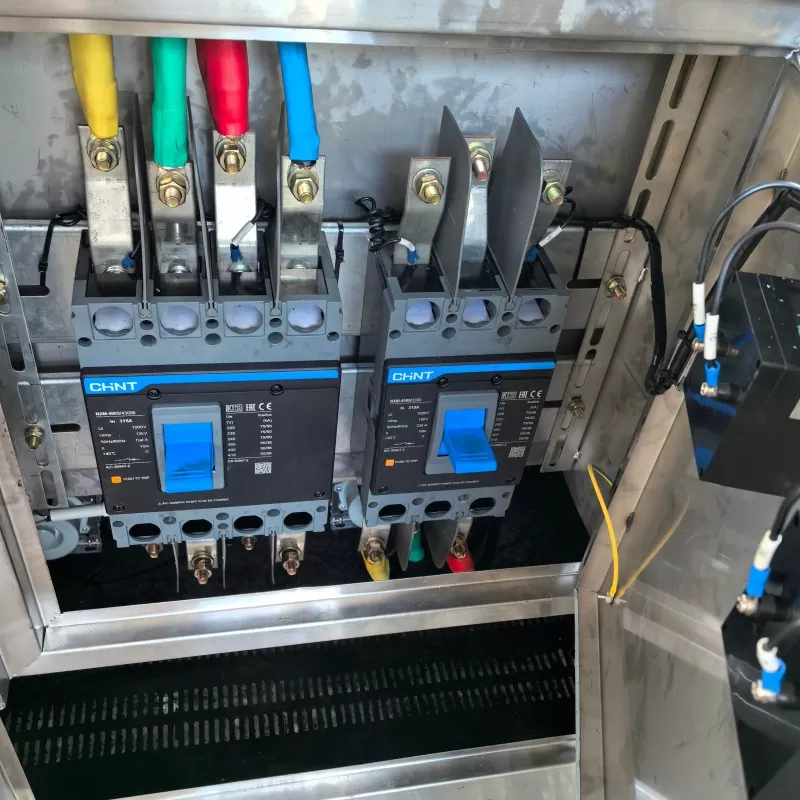

Екі қосымша MCCB төмен ағынды бөлек тізбекті қорғауды және оқшаулауды қамтамасыз етеді. Олардың рейтингтері қосылған жабдыққа, кабель өлшеміне, күтілетін токқа және қорғаныс үйлестіру талаптарына сәйкес таңдалуы керек. Олар әсіресе құрылыс жүктемелерінің әртүрлі топтарын трансформаторға қосу қажет болған жағдайда пайдалы.

Өндіріс алдында қажетті кіріс кернеуі, шығыс кернеуі, жиілік, фазалық конфигурация, жүктеме түрі, қоршаған орта температурасы, қоршау талаптары, жерге қосу тәртібі және қолданыстағы электр стандарты расталуы керек. Қозғалтқышпен басқарылатын жабдықты да анықтау керек, себебі іске қосу тогы трансформатордың өлшемдеріне қалыпты жұмыс жүктемесі 150 кВА шегінде болып көрінсе де әсер етуі мүмкін.

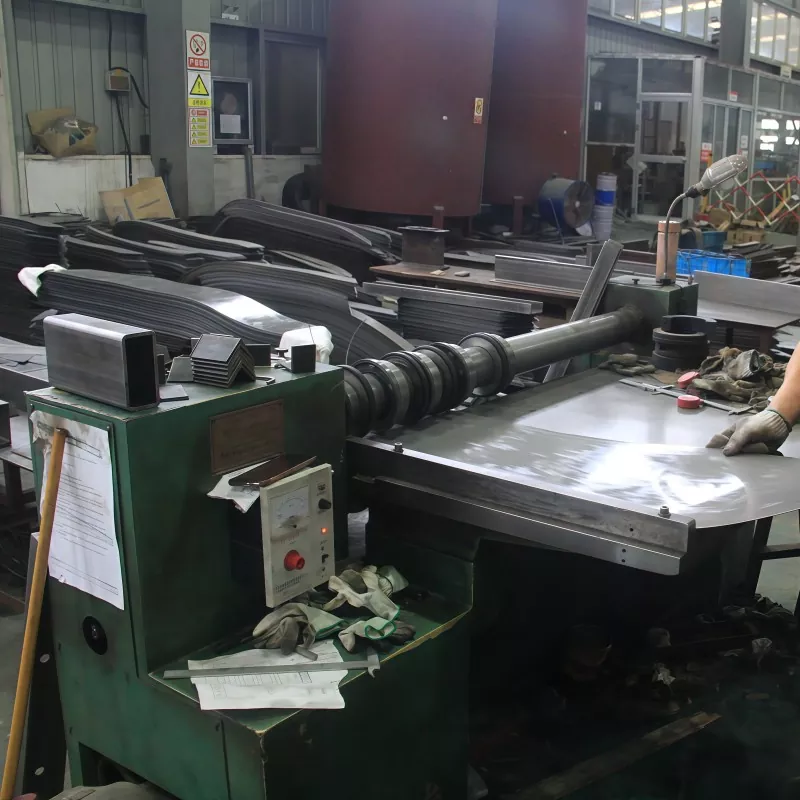

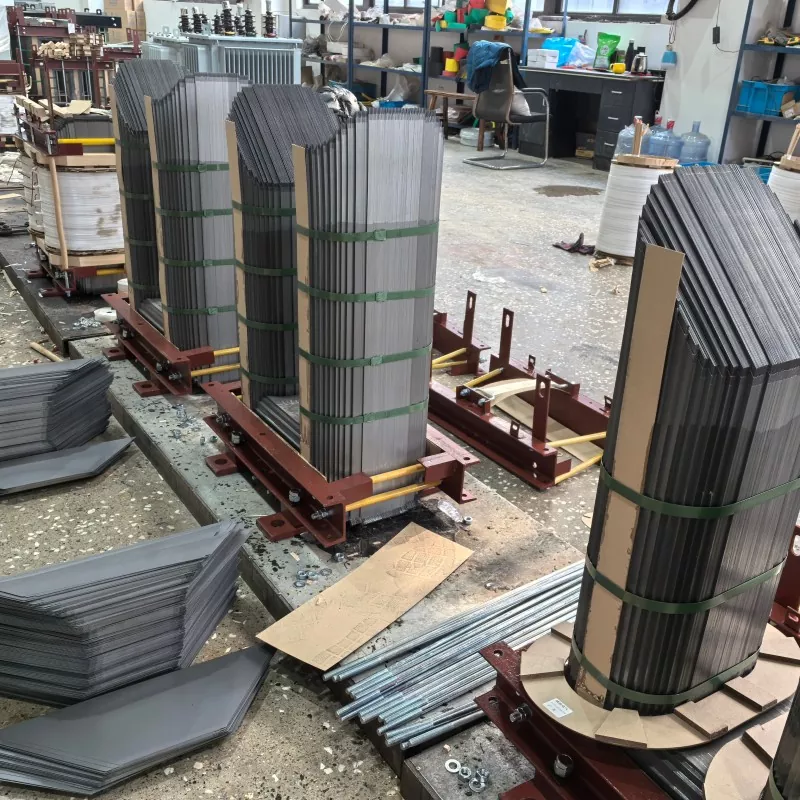

Өндіріс, сынау және теңшеу

GUANGBIAN әр жобаның электрлік сипаттамасына сәйкес 150 кВА құрғақ типті оқшаулау трансформаторын шығарады. Бұл конфигурация үшін негізгі талаптарға 150 кВА қуаты, 400В/230В қайталама тарату, мыс орамдары, Delta-Star қосылымы, IP43 корпусы, автоматты желдеткіш салқындату және қосымша MCCB кіреді.

Кіріс және шығыс кернеуін, жиілікті, орамның орналасуын, қоршау дизайнын, салқындату әдісін және қорғаныс конфигурациясын қоса, қажет болғанда басқа техникалық сипаттамалар өзгертілуі мүмкін. Соңғы дизайн әр жоба үшін бірдей конфигурацияны пайдаланудан гөрі электр жүйесі мен орнату шарттарына негізделген.

Зауыттық сынақтар келісілген техникалық сипаттамаға және қолданыстағы стандартқа сәйкес жүзеге асырылады. Сынақ жазбалары мен үшінші тараптың тексеруі жоба талап еткенде реттелуі мүмкін.

Жиі қойылатын сұрақтар

Бұл трансформатордың шығыс кернеуі қандай?

Бұл конфигурация 400 В үш фазалы және 230 В бір фазалы шығысты қамтамасыз етеді. Басқа кернеу комбинациялары жоба талаптарына сәйкес дайындалуы мүмкін.

400В және 230В жүктемелерді бір трансформатордан қоректендіруге бола ма?

Иә. Delta-Star қосылымы үш фазалы қайталама қоректендіруді және бір фазалы тарату үшін бейтарап нүктені қамтамасыз етеді. Қосылған жүктемелер дұрыс бөлінген және трансформатордың номиналды қуаты шегінде қалуы керек.

Салқындату желдеткіші қалай басқарылады?

Орам температурасының сенсорлары жұмыс температурасын бақылайды. Алдын ала орнатылған температураға жеткенде, басқару жүйесі салқындату желдеткіштерін іске қосады. Басқару температурасы трансформатордың жылулық конструкциясына сәйкес орнатылады.

IP43 нені білдіреді?

IP43 өлшемі 1 мм-ден асатын қатты бөгде заттардан қорғауды және IPX3 сынақ шарттарында су шашырауынан қорғауды көрсетеді. Бұл толығымен шаң өткізбейтін немесе су өткізбейтін қоршау емес.

150 кВА құрылыс алаңына жарамды ма?

Бұл нақты жүктемеге байланысты. Есептеуге қалыпты жұмыс тогы, сондай-ақ қозғалтқыштың іске қосу тогы, дәнекерлеу жүктемелері, бір мезгілде жұмыс істеу және басқа да уақытша ең жоғары жүктемелер кіруі керек. Трансформатордың қуаттылығын тек қосылған машиналар санымен емес, жобаның жүктеме кестесімен растау керек.

Трансформаторды басқа сипаттамаларға сәйкес жасауға бола ма?

Иә. Кіріс және шығыс кернеуі, жиілік, қосылым конфигурациясы, қоршау, салқындату және қорғаныс талаптары жобаға сәйкес көрсетілуі мүмкін. Толық электрлік спецификация өндіріс алдында расталуы керек.
