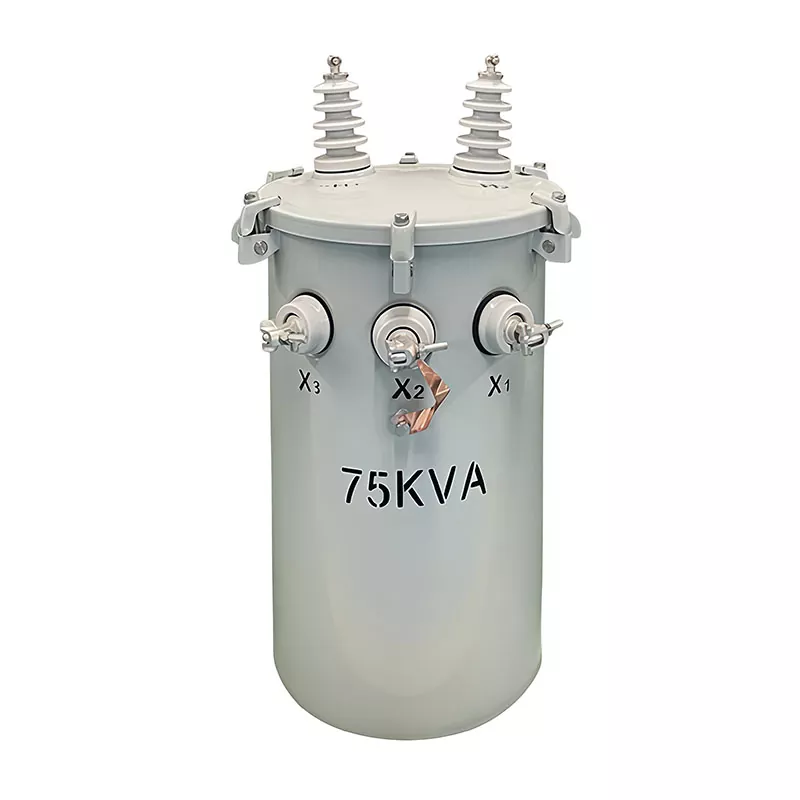

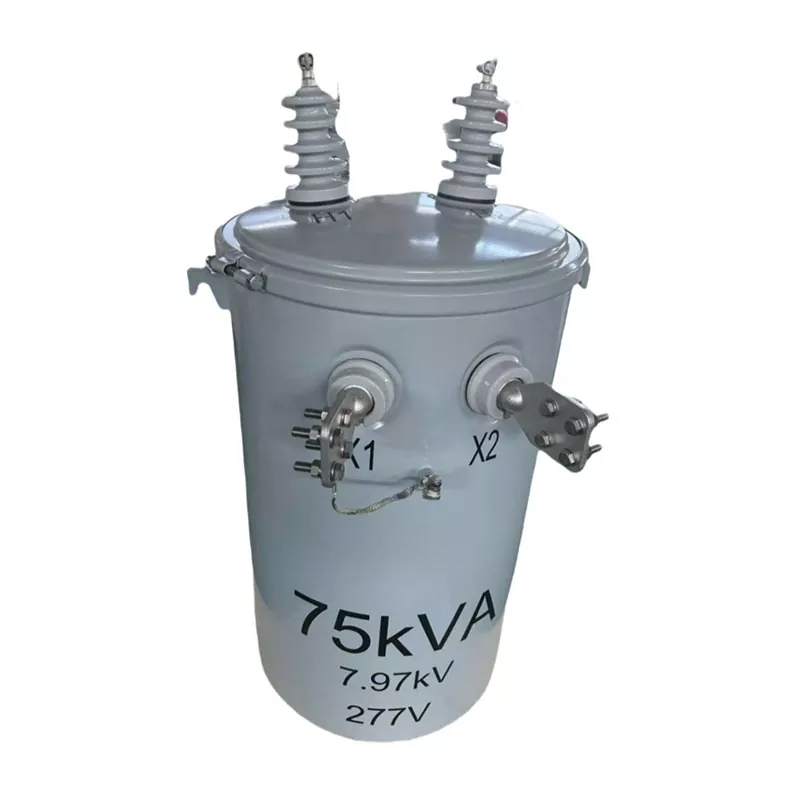

75 кВА тірекке орнатылған трансформатор

Гуанбяндық 75 кВА тірекке орнатылған трансформатор тұрғын қауымдастықтарда, ауылдық электрлендіру жобаларында, индустриалды парктерде, мектептерде, ауруханаларда және коммерциялық нысандарда тұрақты сыртқы электр қуатын бөлу үшін жасалған. Жетілдірілген оқшаулау жүйелерімен және майға батырылған ұзақ технологиямен жасалған бұл трансформатор әртүрлі қоршаған орта жағдайларында сенімді кернеуді реттеуді, төмен қуат жоғалтуды және ұзақ қызмет ету мерзімін қамтамасыз етеді.

20 жылдан астам тәжірибесі бар Қытайдың кәсіби трансформатор өндірушісі ретінде Гуанбян Африка, Оңтүстік-Шығыс Азия, Орталық Азия, Оңтүстік Америка және Таяу Шығыстағы тұтынушылар үшін 35 кВ-тан төмен жоғары сапалы полюсті трансформаторларды шығаруға маманданған.

75 кВА полюске орнатылған трансформатор дегеніміз не?

75 кВА тірекке орнатылған трансформатор – орташа вольтты электр қуатын үйлерге, коммерциялық ғимараттарға және шағын өнеркәсіптік қолданбаларға жарамды төмен вольтты қуатқа азайту үшін тікелей коммуналдық тіректерге орнатылған ықшам майға батырылған тарату трансформаторы.

Трансформатордың бұл түрі кеңінен қолданылады, себебі ол мыналарды ұсынады:

● Қуатты тиімді бөлу

● Оңай орнату және техникалық қызмет көрсету

● Жерді басып алудың қысқаруы

● Ауа райына тамаша төзімділік

● Тұрақты ұзақ мерзімді жұмыс

Guangbian 75KVA трансформаторы халықаралық трансформатор стандарттарына сәйкес жасалған және әртүрлі желілік жүйелер мен кернеу талаптары үшін теңшеуге болады.

Сыйымдылық және фаза

Трансформатор деректер парағының жоғарғы жағындағы «75КВА, бір фазалы» деп бастаңыз. КВА киловольт-амперді білдіреді - көрінетін қуат өлшемі. 75 КВА - бұл құрылғы көтере алатын максималды жүктеме. Түйінді сөз: «жүгіру керек» емес, «жүре алады». Іс жүзінде жүктемені номиналды сыйымдылықтың 80% шамасында ұстаңыз. Бұл трансформатордың қызмет ету мерзімін едәуір ұзартады.

Бір фазалы трансформатордың бір кіріс фазасы және бір шығыс фазасы болады. Ол тұрғын аудандарға, көшелерді жарықтандыруға және шағын коммерциялық қондырғыларға сәйкес келеді. Үш фазалы қондырғылар, керісінше, 380 В өнеркәсіптік қуат қажет болатын зауыттар мен кеңсе ғимараттарына қызмет етеді.

Кернеу параметрлері

Бастапқы кернеу: 4160 Grd Y / 2400V

Бұл жоғары вольтты жақтың не қосыла алатынын көрсетеді. «Grd Y» жерге тұйықталған қосылымды білдіреді — бейтарап жерге байланысты. 4160В – желіден желіге, 2400В – желіден бейтарапқа. Бұл Солтүстік Американың тарату жүйелеріндегі жалпы рейтинг, сондықтан экспорттық нарықтарға арналған сипаттамаларда 4160в трансформаторды жиі көресіз.

Кран ауыстырғыштың 5 позициясы бар: +2,5%, 0%, -2,5%, -5%, -7,5%. Кіріс кернеуі өзгерген кезде шығысты тұрақты ұстау үшін шүмекті реттеуге болады. B немесе 2 позициясы номиналды параметрді белгілейді.

Екінші кернеу: 120/240 В

Бұл төмен вольтты шығыс жағы. Бір фазалы трансформатор әдетте 120 В немесе 240 В береді. 240 В шығысы айнымалы ток қондырғылары мен су жылытқыштары сияқты үлкенірек жүктемелерге төтеп береді. 120 В жағы? Бұл шамдар мен қабырға розеткаларына арналған. Екі кернеу бір блокта болғанда, төмендететін бөлек орнату қажет емес.

Материалдар және жұмыс

Орам материалы: мыс

Мыс алюминийге қарағанда жақсы өткізеді, сондықтан ол салқынырақ жұмыс істейді және қуатты аз жұмсайды. Біз GUANGBIAN-ның Қытайдағы қондырғысында мыспен саламыз — бастапқы құны жоғарырақ, бірақ ұзақ мерзімді сенімділік оған тұрарлық.

Негізгі: дәнге бағытталған кремний болат

Кремний болат - бұл трансформатордың магнитті жұмыс істеуіне мүмкіндік беретін нәрсе. «Астыққа бағытталған» кристалдардың бір бағытта түзетілуін білдіреді — бұл магниттік шығындарды азайтады. Нәтиже? Жүксіз жоғалтулар төмен болып қалады, ал тиімділік артады.

Салқындату әдісі: ONAN

ONAN = Табиғи мұнай, табиғи ауа. Май өзегінен және орамаларынан жылуды тартып, өздігінен қозғалады. Сорғылар жоқ. Жанкүйерлер жоқ. Сәтсіз болатын нәрселер аз. Ешбір жердің ортасында тірекке орнатылған қондырғы үшін мұндай қарапайымдылық маңызды.

Тиімділік көрсеткіштері

Жүксіз жоғалту: ≤225W | Жүктеменің жоғалуы: ≤750W | Кедергі: ≤2,5%

Жүктемесіз жоғалту - бұл трансформатор қуатталған, бірақ жүктемесіз отырғанда тартатын нәрсе. 225 ватт өте төмен. Жүктеменің жоғалуы толық қуатта орын алады — бұл өлшем класы үшін 750 Вт қалыпты жағдай. Кедергі, шамамен 2,5%, қысқа тұйықталу тогы мен кернеуді реттеуге әсер етеді.

Қоздыру тогы ≤2,5% негізгі сапа қатты екенін көрсетеді. Магниттеу үшін көп күш қажет емес. Бұл әр GUANGBIAN трансформаторының деректер парағында таба алатын сандар — біз Қытайда шығарамыз және әрбір құрылғыны зауыттан шықпас бұрын тексереміз.

Сертификаттау стандарттары

IEEE C57.12 сериясы, ANSI C57.12.20

IEEE C57 - Электр және электроника инженерлері институтының трансформаторлық техникалық стандарты. ANSI — Американың ұлттық стандарттар институты. Құрылғы екеуіне де сәйкес келсе, дизайн және сынақ әдістері халықаралық деңгейге дейін екенін білесіз.

Трансформатордың деректер кестесін оқу біраз тәжірибені қажет етеді, бірақ бұл сатып алудың негізгі дағдысы. Әлі де сұрақтарыңыз бар ма? GUANGBIAN техникалық тобына хабарласыңыз. Біз Қытайдағы зауытта өндіреміз және сізді жеке таңдау процесі арқылы көрсете аламыз.

Біздің зауыт

Металл қаңылтыр шеберханасы

Фольга орау шеберханасы

Орау шеберханасы

Орамдық пеш шеберханасы

Трансформаторларды құрастыру цехы

Трансформаторларды іске қосу цехы

Өндірістік процесс

Әрбір 75 кВА полюске орнатылған трансформаторды өндіру қатаң өндірістік процедураларды сақтайды:

● Трансформатор өзегін кесу және жинақтау

● Орамдық орама өндірісі

● Резервуарларды жасау және дәнекерлеу

● Вакуумда кептіру процесі

● Трансформатор жинағы

● Майды толтыру және тығыздау

● Электрлік өнімділікті тексеру

● Қорытынды тексеру және орау

Бұл біріктірілген өндіріс жүйесі Гуанбянға өнім сапасы мен шығындардың бәсекеге қабілеттілігін тұрақты сақтауға көмектеседі.

Гуанбянға хабарласыңыз

Егер сіз Қытайдың кәсіби трансформатор өндірушісі мен жеткізушісін іздесеңіз, Гуанбиан жоба талаптарына сәйкес 75КВА полюсті трансформатор шешімдерін ұсына алады.

Сіздің жобаңыз ауылды электрлендіруге, өнеркәсіптік таратуға, қоғамдық инфрақұрылымға немесе жаңартылатын энергия жүйелеріне арналған болса да, біздің инженерлік команда сізге сенімді трансформаторлық өнімдермен және техникалық шешімдермен қолдау көрсете алады.

Алу үшін бүгін Гуанбянға хабарласыңыз:

● Техникалық кеңес

● Трансформатордың техникалық сипаттамалары

● OEM және ODM қолдауы

● Зауыттық баға ұсынысы

● Халықаралық тасымалдау шешімдері
