SWER бір полюсті трансформатор

Zhejiang Guangbian Electric Power Technology Co., Ltd компаниясының SWER бір полюсті орнатылған трансформаторы - бұл бір сымды жерге қайтару (SWER) ауылдық және қашықтағы қуат жүйелеріне арналған жоғары тиімді тарату шешімі. Трансформаторларды өндірудегі 20 жылдан астам тәжірибесі және жаһандық стандарттарға толық сәйкестігі бар Гуанбиан желіден тыс және әлсіз желілік орталар үшін тұрақты, қауіпсіз және үнемді кернеуді түрлендіруді ұсынады.

SWER бір полюсті трансформатор дегеніміз не?

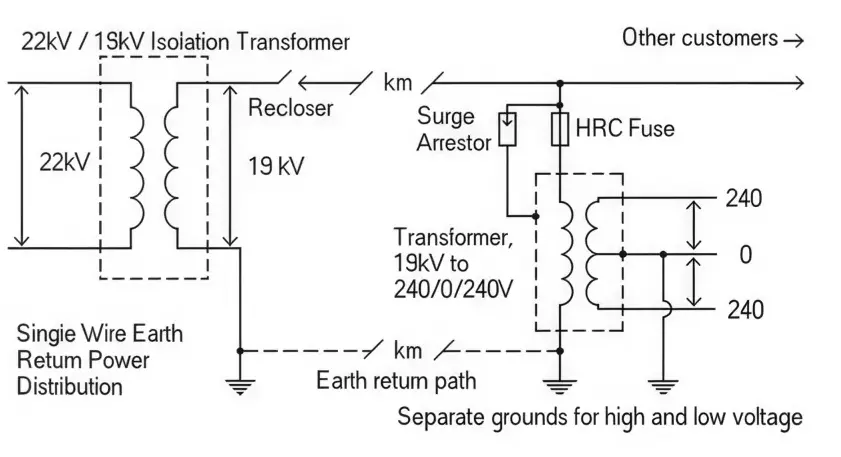

SWER бір полюсті монтаждалған трансформаторы – бұл бір сымды жерге қайтару жүйелерінде қолданылатын, әдетте дәстүрлі үш фазалы инфрақұрылым жоқ ауылды электрлендіру жобаларында қолданылатын мамандандырылған полюске орнатылған тарату трансформаторы.

Ол орташа кернеуді тарату қуатын тұрғын үй, ауылшаруашылық және шағын өнеркәсіптік қолданбалар үшін жарамды төмен кернеуге дейін тиімді төмендетеді.

Ол қашықтағы торларда кеңінен қолданылады, себебі:

● Жеңілдетілген орнату құрылымы

● Инфрақұрылым құнының төмендеуі

● Ұзақ қашықтыққа таратуда жоғары тиімділік

● Ауылдық жерлерге күшті бейімделу

Бұл SWER трансформаторын немен ерекшелендіреді?

Көптеген стандартты трансформаторлар SWER жұмыс принциптерін ескере отырып жасалмаған. Нәтиже? Оқшаулаудың мерзімінен бұрын бұзылуы, кернеудің тұрақсыздығы, сәтсіз тексерулер және қызмет ету мерзімінің күрт қысқаруы. GUANGBIAN бұл құрылғыны SWER желілерінің талаптары үшін арнайы әзірледі - бұл ауырсыну нүктелерін басынан бастап жояды.

Бұл құрылғыны не ерекшелендіреді?

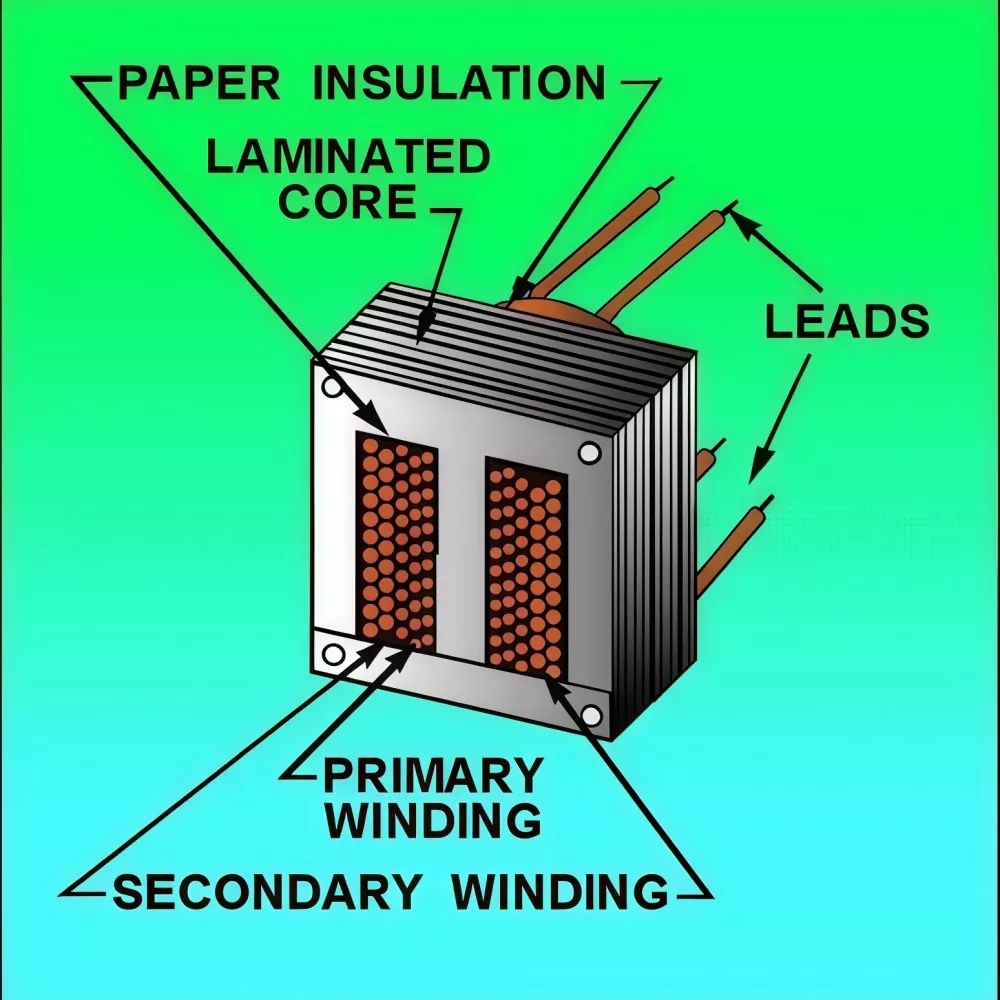

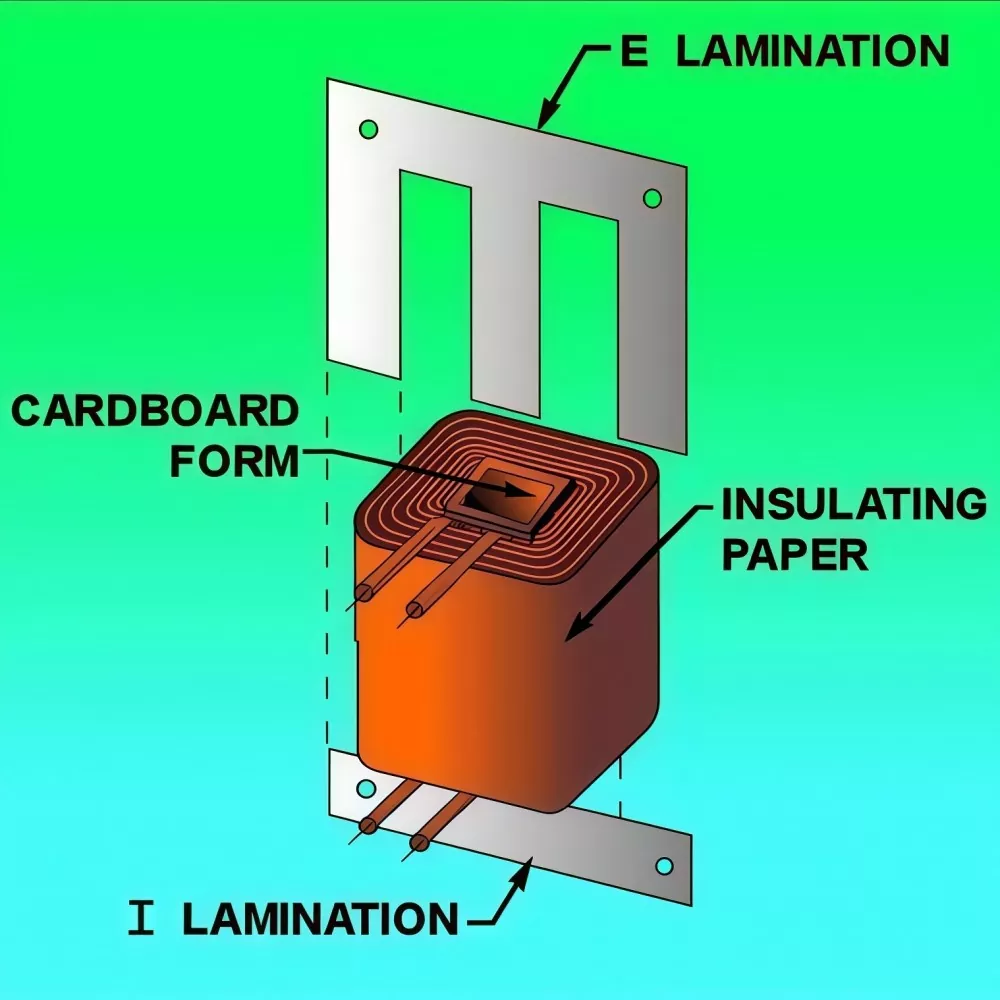

SWER міндетіне бапталған орама дизайны:

SWER бір полюсті орнатылған трансформатордың орамасы біркелкі оқшаулау құрылымын пайдаланудың орнына SWER-арнайы кернеу жағдайлары үшін оңтайландырылған.

А терминалынан (жол) X терминалына (жер) дейін градиентті оқшаулау дизайны

Үздіксіз желідегі кернеу кернеуі үшін күшейтілген терминал

Прогрессивті оқшаулау орама кернеуінің нақты деңгейлеріне сәйкес келеді

Тікелей полюсті жерге қосу үшін X терминалы күшейтілді

Стандартты трансформаторлардан айырмашылығы, асимметриялық SWER кернеу жағдайлары үшін жасалған

Бұл дизайн ауылдық SWER тарату жүйелеріндегі сенімділік пен оқшаулау қауіпсіздігін жақсартады.

Дәстүрлі бір фазалы трансформаторлар екі терминалда біркелкі жартылай оқшаулауды пайдаланады. SWER жұмысында бұл оқшаулау кернеуі екі есе артады дегенді білдіреді және ақау әдетте 3-5 жыл ішінде орын алады. GUANGBIAN компаниясының арнайы тәсілі оқшаулау кернеуін трансформатордың толық қызмет ету мерзімі ішінде дизайн шегінде сақтайды.

Жерге қосуды орнату кернеуді қалай тұрақты түрде сақтайды?

● Үлкен өлшемді жерге қосу терминалының көлденең қимасы жерге тұйықталу кедергісін азайтады және ток қайтару тұрақтылығын жақсартады

● Төмен қарсылық қосылымның жоғалу қаупін және жергілікті қызып кетудің алдын алуға көмектеседі

● Шығу кернеуінің ±2% шегінде ауытқуы бар тұрақты жабық контурлы SWER ток жолын қамтамасыз етеді

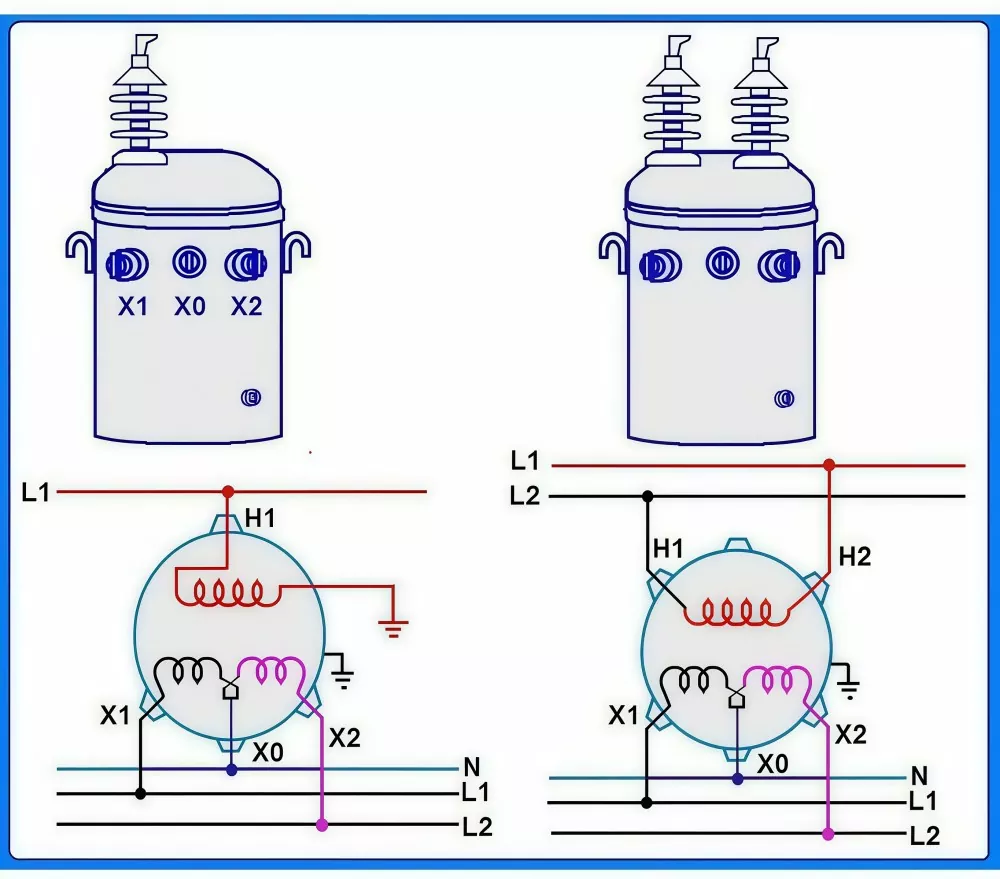

● Орамдар IEC A/X терминалының таңбалау стандарттарына сай, кері полярлық сияқты сым қателерінің алдын алады және SWER дұрыс орнатылуын қамтамасыз етеді.

Ұзақ қашықтықтағы кернеуді реттеу:

● 5 позициялы жүктемесіз шүмекті ауыстырғышпен жабдықталған (18кВ–20кВ диапазон)

● Ұзын SWER тарату желілеріндегі кернеудің төмендеуін өтейді

● Желінің басынан аяғына дейін тұрақты 240 В шығысын сақтайды

● Барлық түрту параметрлері IEC дәлдік стандарттары бойынша зауытта калибрленген

Бұл қалааралық ауылдық электр желілеріндегі төменгі ағынды жабдықтардың тұрақты өнімділігін және қорғалуын қамтамасыз етеді.

Қиын жағдайларда ол қалай шыдайды?

Майға батырылған герметикалық корпус су мен шаңды өткізбейді, температура ауытқуларына төтеп береді және ультракүлгін сәулелерінің әсеріне иығын түсіреді. Ол -40°C-тан +55°C-қа дейін жұмыс істейді - сондықтан биік таулы үстірттер, ашық жайылымдар, орманды жерлер және шөлді жазықтар - барлығы арнайы өзгерістерсіз оның жұмыс терезесіне кіреді.

ONAN салқындату — мұнайдың қысқаша табиғи ауасы - ешқандай желдеткіштерге, сорғыларға, айналатын немесе тозбайтын ештеңеге сүйенбейді. Ол полюске бекітілгеннен кейін, ол өзін-өзі күтеді. Ең жақын қызмет көрсететін жүк көлігінен қашық жерде жұмыс істейтін бригадалар үшін бұл құрылғының қызмет ету мерзімі ішінде техникалық қызмет көрсету шығындарын әлдеқайда төмен етеді.

Халықаралық стандарттарға сәйкес

Әрбір құрылғы IEC 60076 — қуат трансформаторлары үшін әлемде мойындалған стандарт бойынша жобаланған, жасалған және сыналған. Қағаздар мен қадағалау зауыт қабатынан бастап орындалады.

Толық зауыттық сынақ есептері әрбір трансформатормен бірге келеді — жобаларға өтінім бергенде немесе тексеруді жою қажет болғанда пайдалы.

SWER жүйелері бір фазалы жерге тұйықталуларды стандартты торлардан басқаша көреді. Бұл трансформатор осы ақаулық жағдайында толық 2 секунд ішінде өзінің номиналды токынан 20 есе көп қабылдай алады — стандартты желі қорғанысымен жұптастырылған кезде ол ақауларды тез жояды және жабдықты зақымданудан сақтайды.

Ол қайда қолданылады?

SWER бір полюсті монтаждаушы трансформаторы арзан, қалааралық ауылдық және қашықтағы электрмен жабдықтау үшін өте қолайлы:

● Ауылды электрлендіру: кәдімгі жүйелерге қарағанда желілік құрылыс құны ~70%-ға дейін төмен оқшауланған үйлерді қуаттандыру

● Қашықтағы ұшқышсыз сайттар: телекоммуникациялық мұнаралар, метеостанциялар, орман/өртті бақылау нүктелері, шекара бекеттері

● Ауыл шаруашылығы: суару сорғылары, мал шаруашылығы жүйелері, жылыжайлар және шашыраңқы ауыл шаруашылығы жабдықтары

● Құрылыс және тау-кен қалашықтары: электр желісін кеңейту алдында тас жолдар, темір жолдар және тау-кен жұмыстарына арналған уақытша қуат

● Аралдар және желіден тыс нысандар: шағын курорттар, рейнджер станциялары және шалғайдағы туристік инфрақұрылым

Кәдімгі үш фазалы желілерді кеңейту үнемді емес аймақтар үшін практикалық шешім.

Неліктен GUANGBIAN SWER қондырғысы жақсырақ жұмыс істейді?

Стандартты трансформаторлар SWER жүйелерінде жиі күреседі, бұл оқшаулау кернеуіне, кернеудің тұрақсыздығына және жоғары техникалық қызмет көрсету қажеттіліктеріне әкеледі.

GUANGBIAN SWER жалғыз полюсті трансформаторы SWER жұмысы үшін арнайы әзірленген:

● SWER жағдайлары үшін арнайы жасалған орама және оқшаулау дизайны

● Тұрақты қайтару тогы үшін оңтайландырылған жерге қосу құрылымы

● Жақсартылған кернеу тұрақтылығы және жүйе сенімділігі

● Техникалық қызмет көрсету мәселелері азайып, қызмет ету мерзімі ұзарады

● Тексеру талаптарын орындау оңайырақ

● Кәдімгі трансформатор үлгілерінен бейімделмеген, нақты әлемдегі SWER қолданбаларына арналған.

Жаһандық стандарттар және сапаны қамтамасыз ету

Zhejiang Guangbian Electric Power Technology Co., Ltd 2004 жылдан бері отандық трансформатор өндірушісінен жаһандық жеткізушіге дейін дамып келе жатқан күшті техникалық негіз құрды.

Негізгі артықшылықтарға мыналар жатады:

● Трансформаторларды жасау бойынша 20+ жыл тәжірибесі

● Халықаралық стандарт тәжірибесі бар сертификатталған инженерлік топ

● Процестің толық қадағалануын қамтамасыз ететін көп цехты өндіріс жүйесі

● Дизайнды, тиімділікті және қауіпсіздікті сақтауды үздіксіз жақсарту

● 2020 жылы құрылған тәуелсіз экспорттық операциялар

Бұл әрбір SWER бір полюсті орнатылған трансформатордың сенімділік пен қауіпсіздікке қатысты жаһандық талаптарға сай болуын қамтамасыз етеді.
