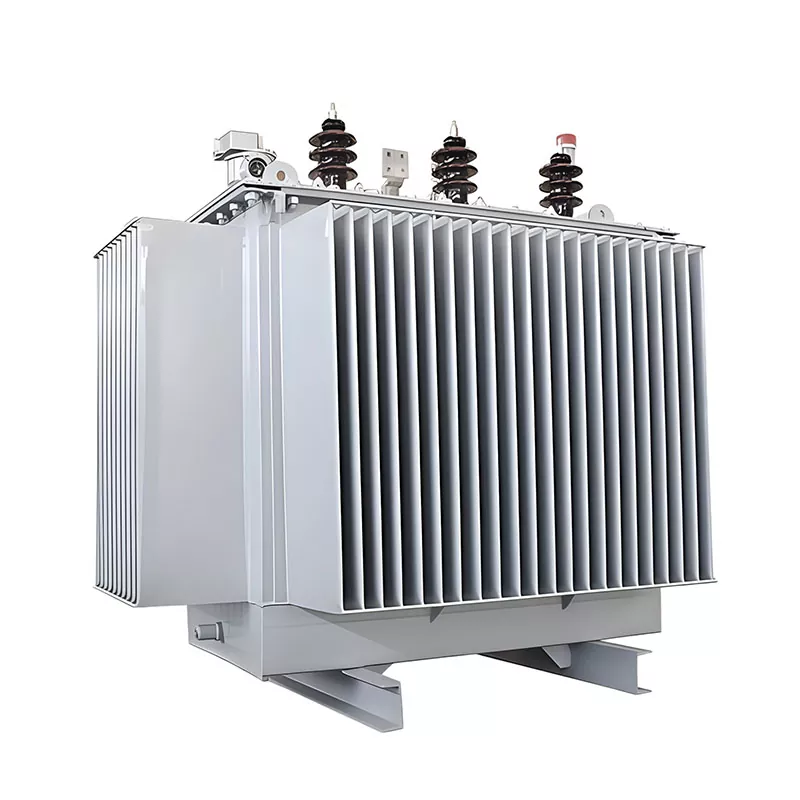

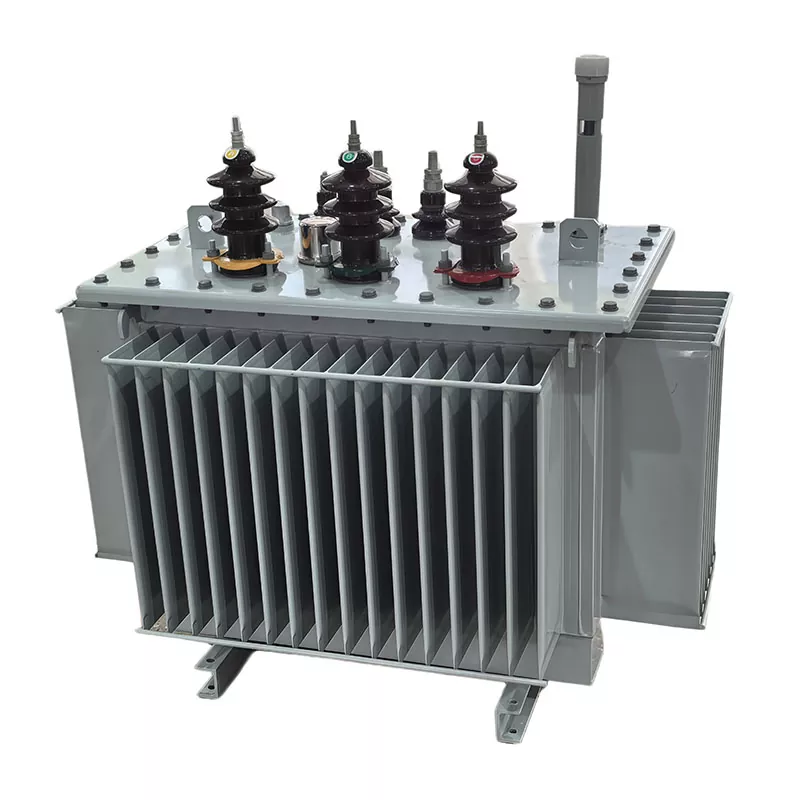

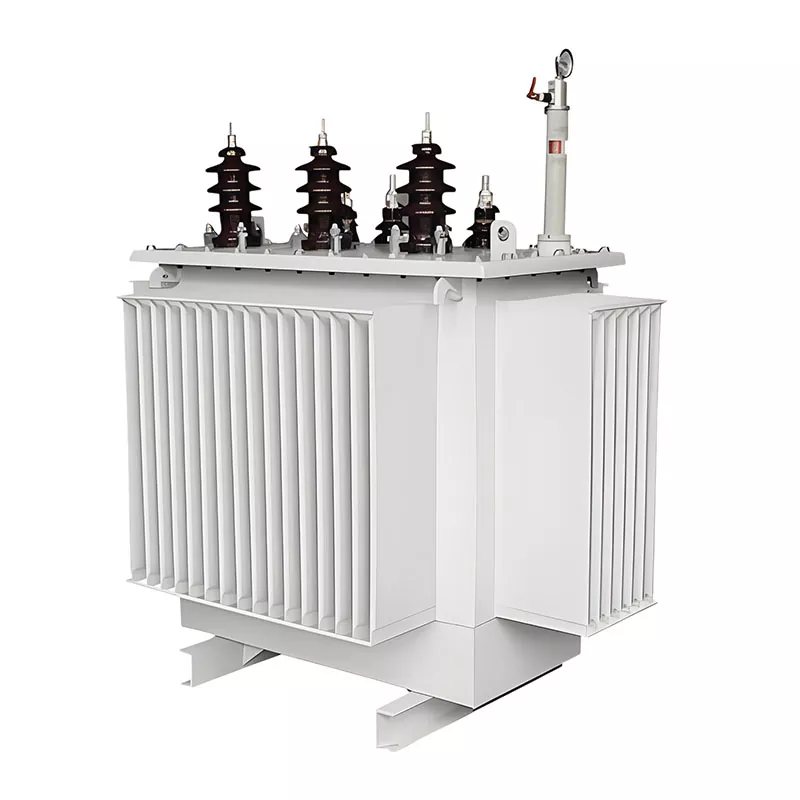

Ауыстырылатын майлы трансформатор

Ауыстырылатын майға батырылған трансформатор – әдетте ескі жабдыққа, істен шығуға, қуат шектеулеріне немесе тиімділікті арттыру талаптарына байланысты жұмыс істеп тұрған қуат тарату жүйесіндегі бар трансформаторды ауыстыру үшін арнайы әзірленген май толтырылған қуат трансформаторының түрі.

Жаңа қондырғыларда қолданылатын трансформаторлардан айырмашылығы, ауыстыру трансформаторы жүйенің үйлесімділігіне, физикалық өзара алмасуға және қолданыстағы электр инфрақұрылымымен үздіксіз интеграцияға ерекше назар аудара отырып жасалған.

Инженерлік анықтама

Электротехникалық тұрғыдан алғанда, ауыстырылатын майға батырылған трансформаторды келесідей анықтауға болады:

Кернеу деңгейі, векторлық топ, орнату өлшемдері және жүктеме профилі сияқты қолданыстағы желі жағдайларына сәйкес жобаланған немесе оңтайландырылған қуат трансформаторы, ол бастапқы жүйеге елеулі өзгерістер енгізбестен қызметтегі майға батырылған трансформаторды тікелей алмастыра алады.

Негізгі техникалық сипаттамалар

Әдеттегі ауыстырылатын майға батырылған трансформатор келесі техникалық талаптармен анықталады:

Кернеу үйлесімділігі:6кВ/0,4кВ, 10кВ/0,4кВ және т.б. сияқты қолданыстағы жүйе деңгейлеріне сәйкес келеді.

Орнатудың өзара алмасу мүмкіндігі:Қолданыстағы іргетастарға, кабельдік кіру нүктелеріне және қосалқы станцияның орналасуына сәйкес келуге арналған

Векторлық топ сәйкестігі:Әдетте Dyn11 немесе бастапқы трансформатор конфигурациясымен бірдей

Қысқа тұйықталу кедергісін үйлестіру:Жүйе тұрақтылығын қамтамасыз ету үшін әдетте 5%-8% диапазонында әзірленген

Өнімділікті оңтайландыру:Ауыстырылған құрылғымен салыстырғанда тиімділікті арттыруы, жоғалтуларды азайтуы немесе жылу өнімділігін арттыруы мүмкін

Алдымен дұрыс өлшемді анықтаңыз

Мысал: сіздің ағымдағы жүктемеңіз 800 кВА және сіз 400 кВА жаңа сұранысты қосып жатырсыз. Кейбір өсу маржасындағы фактор және 1250-1600кВА мағынасы бар. Бүгінгі сандарға қарап қана қоймаңыз - аздап бос орын қалдыру әрқашан қауіпсіз ставка болып табылады.

Трансформатордың сыйымдылығын есептеу кезінде мына параметрлерді есте сақтаңыз: кернеу деңгейі қолданыстағы жүйеңізге сәйкес болуы керек (мысалы, 10кВ/0,4кВ), Dyn11 векторлық тобы көптеген коммерциялық қолданбалар үшін жұмыс істейді және 5-8% кедергісі стандартты болып табылады. Егер сіз сенімді болмасаңыз, GUANGBIAN компаниясының Қытайдағы зауыт командасы өндіру алдында орнатуды қарап шығып, техникалық сипаттамаларды растай алады.

Своп алдында не дайындау керек?

Тексеру керек үш нәрсе:

1.Электрлік бағалау — Сіздің шиналарыңыз бен кабельдеріңіз жоғары токты көтере ала ма? Қорғау схемасына түзетулер қажет пе?

2. Құрылымдық тексеру — іргетастың өлшемі, құрылғыны жылжыту жолы, желдету жағдайы.

3.Утилитаны үйлестіру — Сыйымдылықты жаңарту кіріс жабдықтауға өзгертулерді қажет етуі мүмкін. Қуатты өшіру рұқсатын ертерек сұрыптаңыз.

Трансформаторды ауыстыру жобасын жоспарласаңыз, Қытайдағы зауыттағы GUANGBIAN техникалық тобы осы элементтерді қарауға көмектесе алады. Біз өндіріс орнында осындай жағдайларды қарастырдық және қандай бөлшектер жиі назардан тыс қалатынын білеміз.

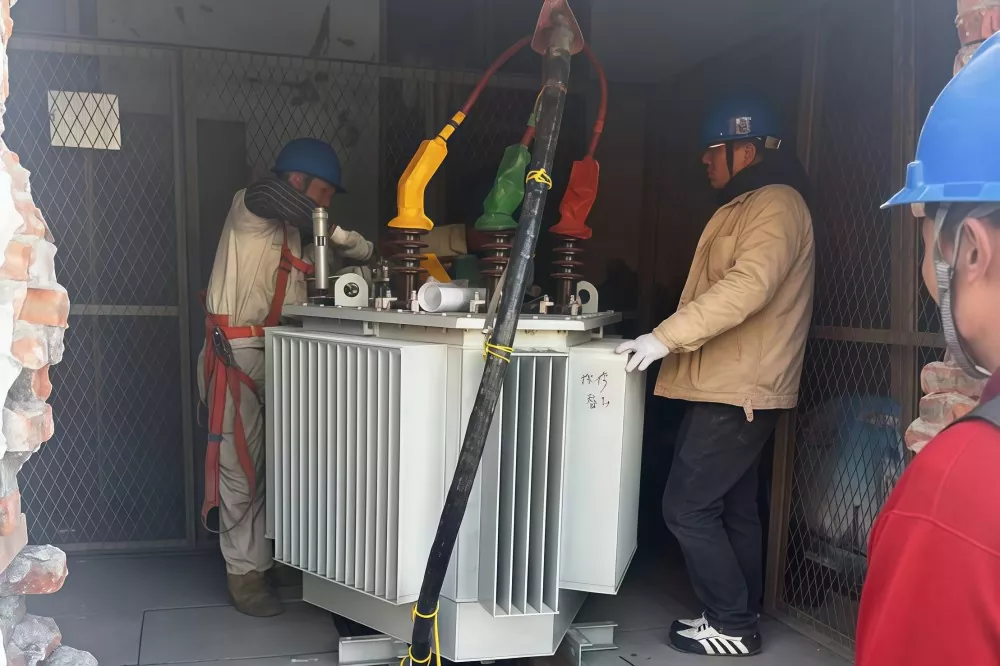

Орнату және іске қосу

Қуатты өшіру → Ажырату → Ескі блокты алып тастау → Жаңа трансформаторды орналастыру → Сымдар → Тестілеу → Қуаттандыру

Сынақ қадамын өткізіп алмаңыз: бұрылыстар арақатынасы сынағы, оқшаулау кедергісі, векторлық топты тексеру, қарсылықты өлшеу. Коммутаторды ауыстырмас бұрын бәрі өтуі керек. Алғашқы бірнеше апта ішінде температураны қадағалаңыз, әдеттен тыс шуды тыңдаңыз, дірілді тексеріңіз.

Ол қанша тұрады?

1250 кВА қондырғы үшін трансформатордың өзі 25 000–45 000 долларды құрайды. Орнату және өзгертулермен жобаның жалпы құны шамамен 35 000-75 000 долларды құрайды. Қолданыстағы құрылғыңыз 20 жылға жуық жұмыс істеп тұрса, оны жаңасымен ауыстыру параллельді құрылғыны қосқаннан гөрі мағыналырақ болады — техникалық қызмет көрсету қиындықтары аз, тиімдірек.

Орнатқаннан кейін сынақ есептерін және құрастырылған сызбаларды файлда сақтаңыз. Тоқсан сайын температураны тексеріңіз, жыл сайын май талдауын жасаңыз (май толтырылған түрлер үшін). Тиісті күтіммен бұл жабдық 20-30 жыл бойы үздіксіз жұмыс істеуі керек.

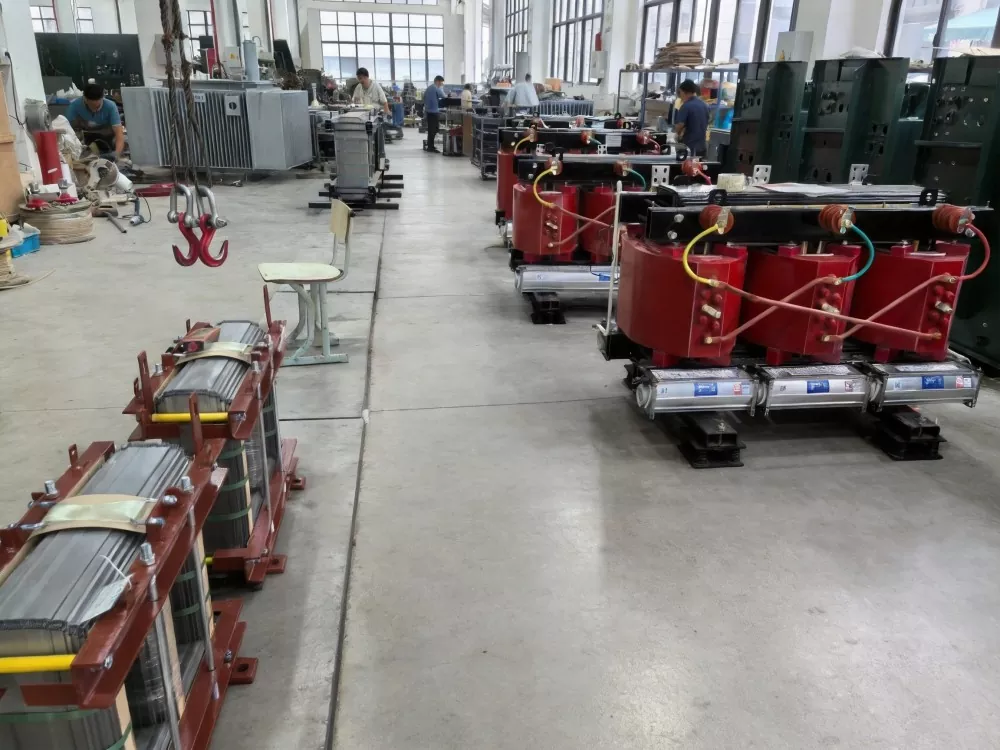

Қытайдағы GUANGBIAN зауытында біз ұзақ жолға арналған трансформаторларды шығарамыз. Трансформаторды таңдау кезеңінде болсаңыз да немесе техникалық сипаттамаларды қарау керек пе, біздің команда көмектесе алады.

Стандартты жаңа қондырғы трансформаторларынан айырмашылығы

Жиі қойылатын сұрақтар

1. Ауыстырылатын майлы трансформатор дегеніміз не?

Бұл жұмыс істейтін қуат жүйесіндегі бар трансформаторды ауыстыруға арналған майлы трансформатор. Ол бастапқы электрлік жағдайларға сәйкес жасалған, сондықтан жүйе ең аз өзгертулермен жұмысын жалғастыра алады.

2. Трансформаторды қашан ауыстыру керек?

Трансформатор ескі (әдетте 15–25+ жыл), жиі істен шыққан, ағымдағы жүктеме сұранысын қанағаттандыра алмайтын немесе техникалық қызмет көрсету шығындары жоғары болған кезде ауыстыру қажет.

3. Ауыстыру үшін дұрыс сыйымдылықты қалай таңдауға болады?

Сыйымдылық ағымдағы жүктеме, болашақ кеңейту (әдетте 15–25% маржа) және кернеу деңгейі және орнату шектеулері сияқты жүйе жағдайлары негізінде таңдалады.

4. Ауыстырылатын трансформатор қуаттылықты арттыра ала ма?

Иә. Ауыстырылатын құрылғыны жоғары қуаттылыққа дейін жаңартуға болады, бірақ бар кабельдерді, тарату құрылғыларын және қорғаныс жүйесін үйлесімділік үшін тексеру керек.

5. Трансформаторды ауыстыру кезінде не сәйкес келуі керек?

Негізгі параметрлерге кернеу қатынасы, векторлық топ (әдетте Dyn11), кедергі (шамамен 5–8%) және физикалық орнату өлшемдері кіреді.

6. Ауыстыру процесі қанша уақытқа созылады?

Орнату және ауыстыру әдетте сайт жағдайына байланысты 1-3 күнді, сонымен қатар сынақтан өткізу және іске қосу үшін қосымша уақытты алады.
