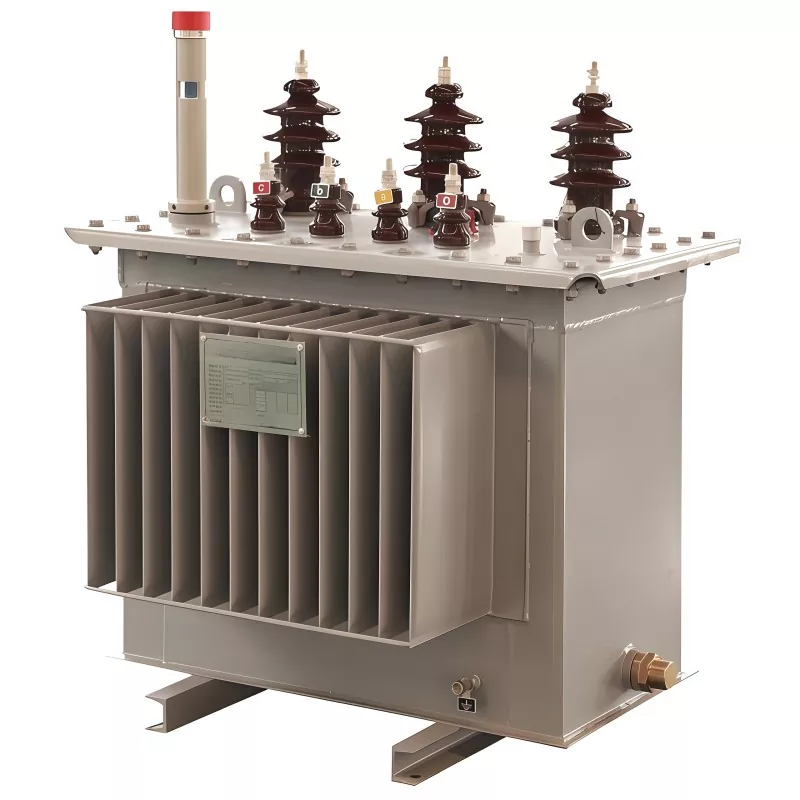

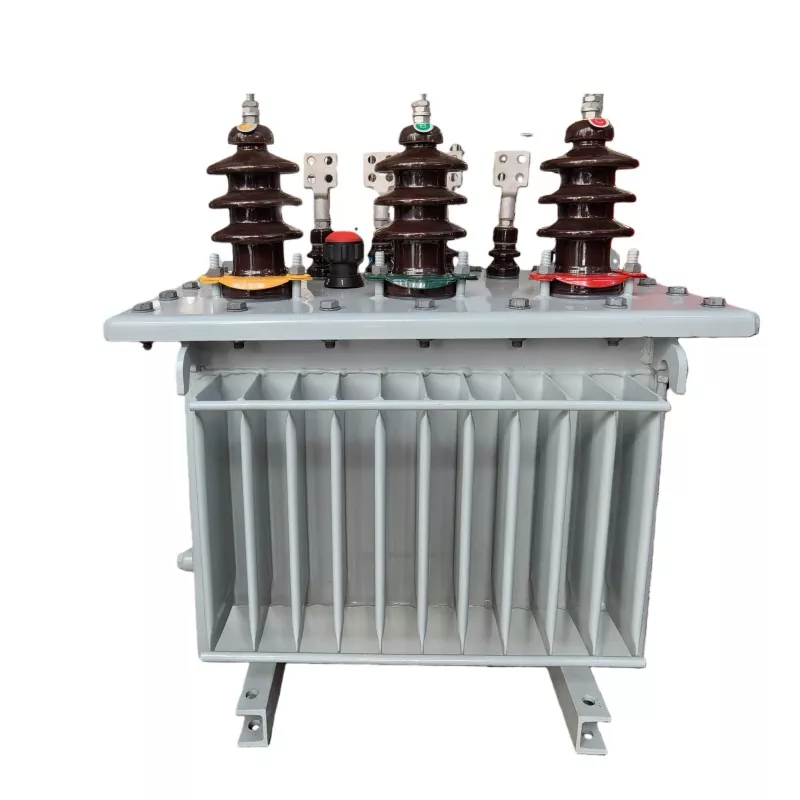

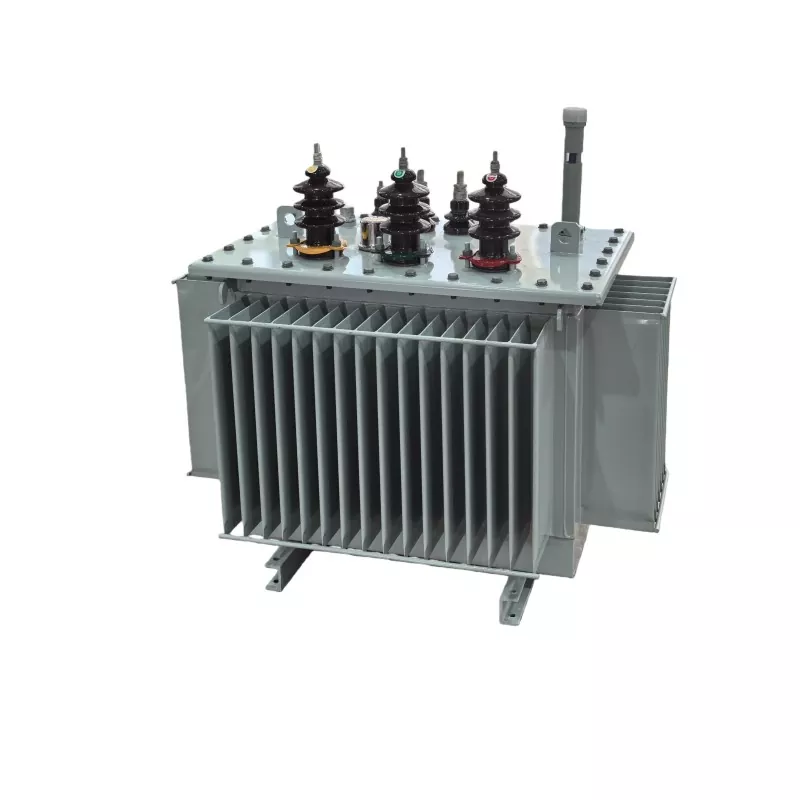

100КВА 11КВ майлы трансформатор

100КВА 11КВ майлы трансформатор өнеркәсіптік, коммерциялық және коммуналдық қуат тарату жүйелеріне арналған 11кВ бастапқы кернеуді төмен вольтты деңгейге (әдетте 400В / 415В / 0,4кВ) төмендетуге арналған орташа кернеулі тарату трансформаторы.

Ол үздіксіз жүктеме жағдайында тұрақты термиялық өнімділікті және жоғары диэлектрлік беріктікті қамтамасыз ететін салқындатқыш және оқшаулағыш орта ретінде минералды оқшаулағыш майды пайдаланады.

Қолдану жағдайы

GUANGBIAN шығарған 100КВА 11КВ майлы трансформаторды жақында африкалық тұтынушы жергілікті электр тарату жүйесінде қысқа тұйықталу зақымданған істен шыққан трансформаторды ауыстыру үшін орналастырды.

Бұл жобада түпнұсқа трансформатор шығындарды үнемдеу үшін таңдалған алюминий орамдарын пайдаланды. Дегенмен, тұрақсыз желі жағдайларына және пайдаланушы жағындағы кернеудің жиі ауытқуына байланысты трансформатор бірнеше рет шамадан тыс жүктеме мен қысқа тұйықталу кернеуіне ұшырады, бұл шамадан тыс қызып кетуге және ақырында орамның істен шығуына әкелді.

100КВА трансформаторға арналған мыс және алюминий орамалары

100 кВА тарату трансформаторы үшін GUANGBIAN мыналарды қамтамасыз етеді:

● Мыс орау опциясы

● Алюминий орамасының опциясы

Алюминий орамаларының бастапқы құны төмен болғанымен, олардың термиялық төзімділігі мен механикалық беріктігі мыс орамаларына қарағанда салыстырмалы түрде төмен.

Тұрақсыз қуат орталарында - мысалы:

● Кернеудің жиі ауытқуы

● Жоғары қарқынды ток жағдайлары

● Қайталанатын қысқа тұйықталу оқиғалары

алюминий орамдары көбірек бейім:

● Шамадан тыс жүктеме жағдайында қызып кету

● Оқшаулаудың нашарлауы

● Қатаң тор қолданбаларында қызмет ету мерзімі қысқарды

Құн мен сенімділікті қарастыру

Алюминий орамасының трансформаторларының бастапқы сатып алу құны төмен болғанымен, нақты өмірдегі қолданбалар тұрақсыз желілік орталарда қызмет ету циклінің жалпы құны келесі себептерге байланысты артуы мүмкін екенін көрсетеді:

● Техникалық қызмет көрсету талаптары

● Күтпеген сәтсіздіктер

● Ауыстыру шығындары

Сондықтан материалды таңдау жүйенің ұзақ мерзімді тұрақтылығын қамтамасыз ету және жоспарланбаған тоқтау уақытын азайту үшін бастапқы бағаға емес, нақты жұмыс жағдайларына негізделуі керек.

Техникалық құжат

Жұмыс ортасы

Температура жағдайлары:

Ұзақ мерзімді жұмыс ортасының температурасы: -25℃ ~ +45℃.

Жұмыс ортасының максималды температурасы: +50℃ аспайды.

Сақтау және тасымалдау температурасы:

-40℃ ~ +60℃.

Ылғалдылық жағдайлары:

Салыстырмалы ылғалдылық: 25℃ температурада ≤95%

Биіктікке қойылатын талаптар:

Номиналды биіктікке бейімделу диапазоны: ≤1000 метр

Техникалық позициялау бәсекелестерге қарсы

Майға батырылған және құрғақ түрдегі трансформатор

Майға батырылған трансформаторлар ауыр жүкті, сыртқы және ұзақ мерзімді қолдану үшін қолайлы.

Төменгі стандарттармен салыстырғанда (S9 / S11 / S13 сериялы тренд)

● S9: Жоғары жоғалтулар, ескірген тиімділік стандарты

● S11: Негізгі заманауи тиімділік

● S13: Шығыны аз, тиімділігі жоғары дизайн (экспорттық нарықтарда қолайлы)

S13 ядролық технологиясымен жасалған 100КВА трансформатор S11-мен салыстырғанда жүктемесіз шығындарды 15–30%-ға азайтып, ұзақ мерзімді жұмыс кезінде ROI-ді жақсартады.

Нарық деңгейіндегі бәсекелестердің орналасуы

Жалпы өндірушілермен салыстырғанда:

● Жақсырақ жоғалтуды бақылау (жүктемесіз + жүктеме жоғалуын оңтайландыру)

● Күшті қысқа тұйықталуға төзімділік

● Жақсартылған тығыздау технологиясы (майдың ағып кетуін болдырмау)

● Экспорттық нарықтар үшін жақсырақ сәйкестік құжаттамасы

Біздің зауыт

Металл қаңылтыр шеберханасы

Фольга орау шеберханасы

Орау шеберханасы

Орамдық пеш шеберханасы

Трансформаторларды құрастыру цехы

Трансформаторларды іске қосу цехы

Жиі қойылатын сұрақтар

1-сұрақ: 100 кВА майлы трансформатордың қызмет ету мерзімі қандай?

Жүктеме жағдайларына, техникалық қызмет көрсетуге және орнату ортасына байланысты әдетте 20–30 жыл.

2-сұрақ: Оны сыртта қолдануға бола ма?

Иә. Майлы трансформаторлар сыртқы қосалқы станциялар мен қатал орталар үшін арнайы әзірленген.

3-сұрақ: Қандай техникалық қызмет көрсету қажет?

● Май деңгейін тұрақты тексеру

● Мұнайдың диэлектрлік сынағы

● Втулканы және қосылымды қатайту

● Температураны бақылау

Техникалық қызмет көрсету аралықтары әдетте құрғақ трансформаторларға қарағанда ұзағырақ.

4-сұрақ: 11КВ және 10КВ трансформаторларының айырмашылығы неде?

11КВ – халықаралық тарату желілерінде жиі қолданылатын жүйе кернеуінің жоғары деңгейі. Өнімділік принциптері ұқсас болып қалады, бірақ оқшаулау талаптары қатаңырақ.

5-сұрақ: Бұл жаңартылатын энергия жобалары үшін жарамды ма?

Иә. Ол тұрақтылығы мен шамадан тыс жүктемеге төзімділігіне байланысты күн және желді төмендету тарату жүйелерінде кеңінен қолданылады.
