Параллель жұмыс істейтін трансформатор

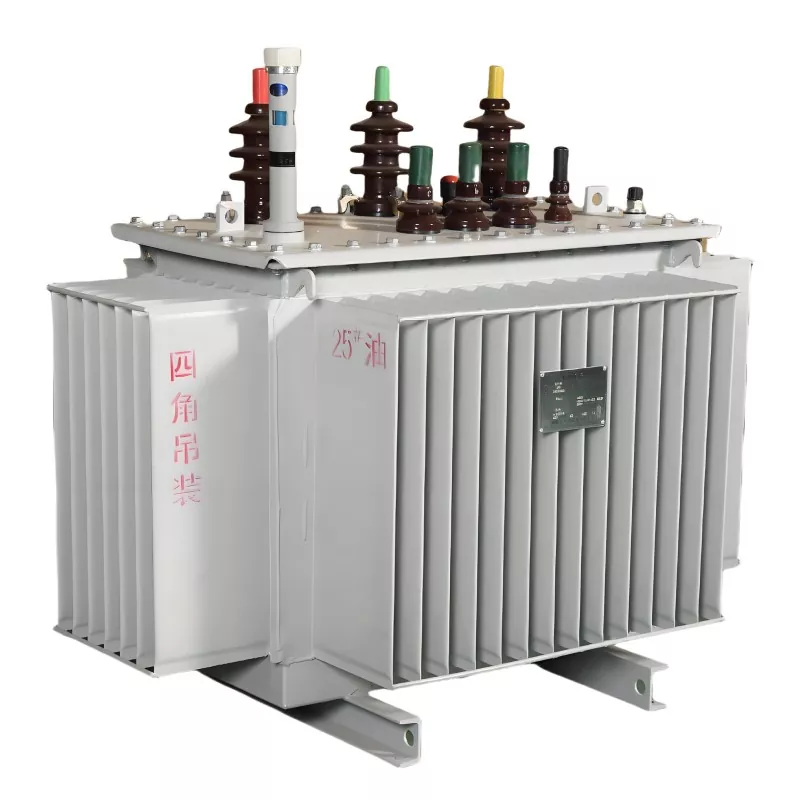

Параллель жұмыс істейтін трансформатор екі немесе одан да көп трансформаторлар бір электрлік шинаға қосылған және белгілі бір электрлік шарттарды орындағаннан кейін бір уақытта жалпы жүктемені беретін жұмыс режимін білдіреді.

Негізгі мақсаттары:

Электрмен жабдықтау қуатын арттыру

Жүйе сенімділігін арттыру

Операциялық икемділікті арттыру

Бір трансформаторға шамадан тыс жүктеме қаупін азайтыңыз

Бұл конфигурация қосалқы станцияларда, өнеркәсіптік қуат жүйелерінде, деректер орталықтарында және ірі өндіріс орындарында кеңінен қолданылады.

Артықшылықтары

(1) Жақсартылған қуат сенімділігі

Бір трансформатор істен шықса, басқалары қуат беруді жалғастыра алады.

(2) Сыйымдылықты икемді кеңейту

Жүктемеге сұраныс артқан сайын қосымша трансформаторларды қосуға болады.

(3) Жоғары операциялық тиімділік

Трансформаторларды жүктеме жағдайларына байланысты қосуға/өшіруге болады, бұл жүктемесіз шығындарды азайтады.

(4) Жеңіл техникалық қызмет көрсету

Жеке трансформаторларға толық жүйені өшірмей қызмет көрсетуге болады.

(5) Шығындарды оңтайландыру

Бір үлкен қуатты трансформаторды инвестициялау қажеттілігін болдырмайды.

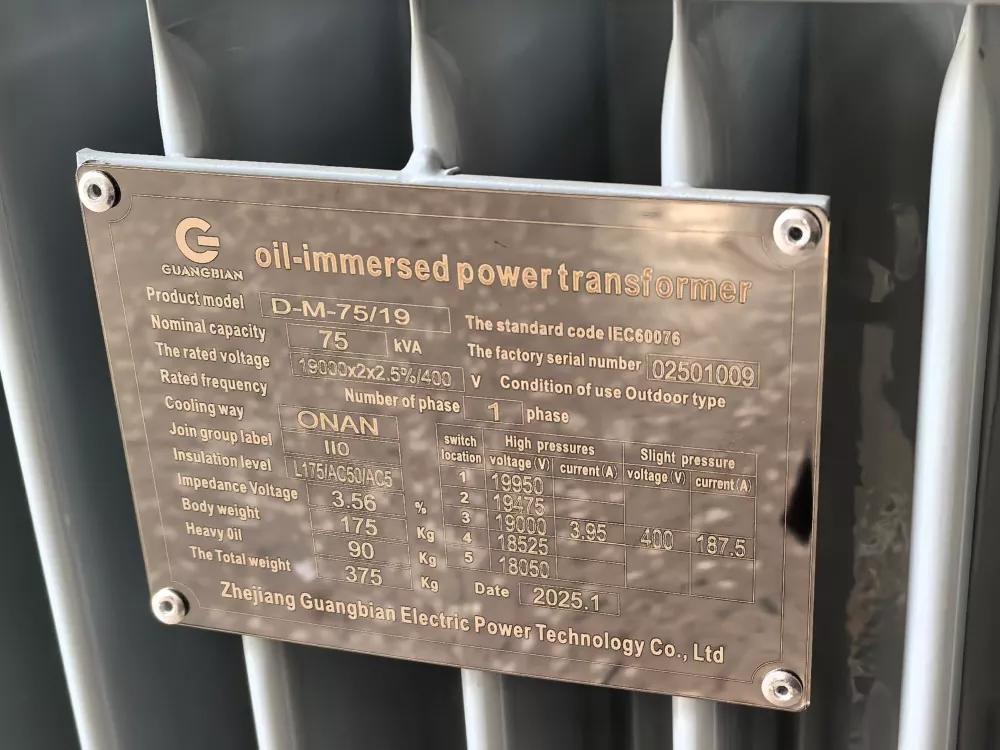

Векторлық топтың сәйкестігі

Параллель трансформатор жұмысының ең маңызды ережесі? Векторлық топтарыңызды сәйкестендіріңіз.

Векторлық топтар, мысалы, Dyn11, Yyn0 әріптері мен сандары арқылы орамдық қосылымдарды сипаттайды. Бірінші әріп: жоғары вольтты ораманы орнату. Екінші әріп: төмен вольтты жағы. Сан 30 градустық қадамдармен фазалық орын ауыстыруды көрсетеді.

Неліктен маңызды?

Әртүрлі векторлық топтары бар екі трансформаторды параллель орналастырыңыз және олардың қайталама кернеулері дұрыс тураланбайды. Тіпті 30 градустық фазалық ауытқу блоктар арасында айналмалы токтарды жасайды. Бұл токтар орамалардан өтеді, бірақ тасымалдайды нөлдік пайдалы жүктеме. Нәтижесі: қызып кету, бос энергия.

We catch this issue regularly at our GUANGBIAN factory in China. Тұтынушылар кез келген екі трансформаторды қабылдайды бірге жүгіре алады - бұл дұрыс емес. Трансформаторды синхрондау осы жерден басталады. Бұл тексеруді өткізіп жіберіңіз және  трансформаторларды параллель қосу шешетіннен көп мәселелер тудырады.

Мысал: Dyn11 құрылғысы Yyn0 трансформаторымен параллель жұмыс істемейді. Фазалық айырмашылық қатты айналымды тудырады ағындар - оны айналып өту жолы жоқ.

Практикалық кеңес

Параллель жұмыс істейтін трансформаторға арналған екінші трансформаторды сатып алмас бұрын, бар құрылғының векторлық тобын тексеріңіз. Оны сатып алу сипаттамаларына жазыңыз. Жаңа жабдықты таңдаған кезде сәйкес векторлар тобын нақты көрсетіңіз. Үйлесімділік міндетті емес.

At our GUANGBIAN factory, we've seen customers in China order transformers without checking this деталь. Then they call, wondering why transformer load sharing failed. Негіздерді өткізіп алмаңыз.

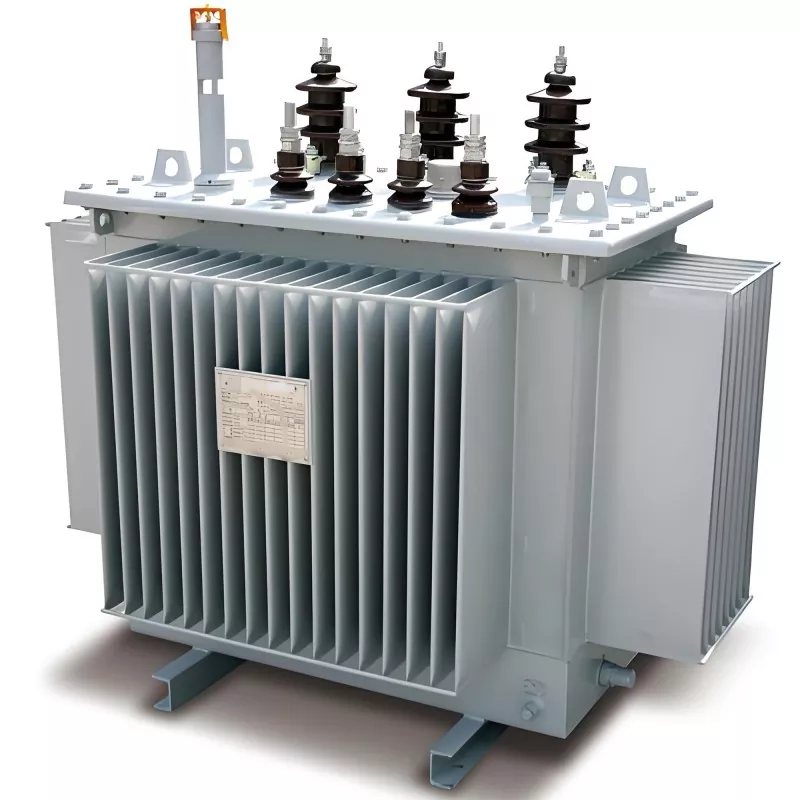

Кедергінің сәйкестігі

Жүктемені дұрыс бөлу үшін трансформаторларға ұқсас кедергі мәндері қажет - әдетте бір-бірінен 10% шегінде. Пайызбен көрсетілген кедергі толық жүктеме кезінде кернеудің төмендеуін анықтайды.

Бір блок айтарлықтай жоғары кедергіге ие болса, ол жүктемені аз көтереді. Екіншісі көп жұмыс істейді, қызады, тез тозады. Біз сияқты трансформатор өндірушілері кеңес берген кезде кедергінің үйлесімділігін тексереді  бірнеше трансформатор жұмыс баптауларында .

Кедергі жүктемені бөлісуге қалай әсер етеді?

Кедергі мәндері әртүрлі екі трансформаторды алыңыз:

Трансформатор	Кедергі	Жүктемені ортақ пайдалану нәтижесі
А блогы	6%	Өз үлесінен артық алады
В блогы	8%	Сыйымдылығы төмен жұмыс істейді

Төмен кедергісі бар трансформатор табиғи түрде көбірек ток тартады. Бұл негізгі физика. Нәтиже? Бір бірлік жұмыс істейді үстеме жұмыс, ал екіншісі әрең үлес қосады - екі жағдайдың ешқайсысы ұзақ мерзімді жұмыс істемейді.

Сәйкестікке жету

When possible, buy transformers from the same manufacturer, designed for Parallel Operation Transformer. Бір өндірістік партияның қондырғылары әдетте қатаң кедергілерге төзімді. Әр түрлі өндірушілер? Көрсетіңіз сатып алу құжаттарында кедергі мәндерінің сәйкес келуі.

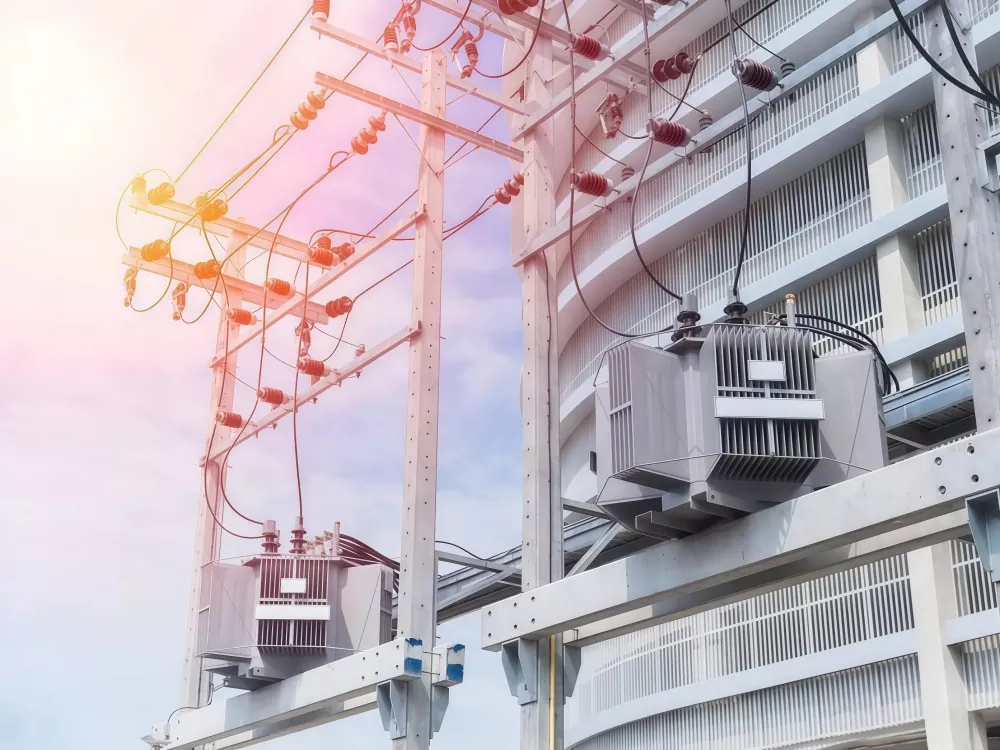

Жүктемені ортақ пайдалану негіздері

Сәйкес трансформаторлар жүктемені олардың рейтингтеріне пропорционалды түрде таратады. 500кВА қондырғымен жұптастырылған 1000кВА қондырғы қажет жүктемені шамамен 2:1 бөліңіз — спецификациялар тураланған кезде трансформатор жүктемесін бөлу жұмыс істейді.

For customers building multiple transformer operation systems, our GUANGBIAN Қытайдағы зауыт бұл тексерулерді стандартты тәжірибе ретінде жүргізеді. Орнату алдында сипаттамаларды тексеру минут. Fixing a parallel transformer bank that won't balance? Бұл әлдеқайда көп уақытты алады.

Жүктемені бөлісуге әсер ететін факторлар

Кедергі мәндері: Төменгі кедергісі бар қондырғылар, әрине, электр жүктемесін көбірек қабылдайды. Бұл трансформатордың негізі жүктемені бөлісу жұмыстары.
Түрткіштің позициясы: түртудің әртүрлі параметрлері кернеу қатынасын ауыстырады, бұл өз кезегінде токтың блоктар арасында қалай бөлінетініне әсер етеді.
Байланыс сапасы: нашар контактілер — бос немесе резистивті — токтың таралуын бұзады және параллельді орнатуды теңгерімнен шығарады.
Температура әсерлері: Жұмыс температурасы кедергіні аздап ауыстырады. Сондықтан дәйекті бақылау өз жемісін береді.

Жүктеменің таралуын бақылау

Әрбір трансформатордың қаншалықты жүк көтеретінін көру үшін ток датчиктерін әрбір трансформатордың екінші жағына қойыңыз. тексеріңіз көрсеткіштерді жүйелі түрде орындаңыз - екі бірлік те номиналды шектерде қалуы керек. Мынаны ескеру керек: егер бір бірлік көтерілсе өткен 85% сыйымдылығы, ал екіншісі 60% астында қалады, бір нәрсе өшірулі және зерттеуге тұрарлық. Көптеген өсімдіктер конфигурацияланады осы шектерде дабылдар. GUANGBIAN-да біз тұтынушыларға параллельді орналастыру кезінде осы тәсілді қолдануға кеңес береміз трансформатор конфигурациялары - ақауларды алдын ала анықтау, кейінірек проблемаларды іздеу.

Қорғаныс жүйесін үйлестіру

Трансформаторлардың параллель жұмыс істеуі сіздің қорғаныс схемаңыздың екі деңгейде жұмыс істеуі қажет екенін білдіреді: жеке блок ақаулары және кеңірек жүйе проблемалары. Мұны алатын өндірушіні таңдау сіз ойлағаннан да маңызды. Біздің инженерлік топ GUANGBIAN-да трансформатор банктерін сенімді сақтайтын қорғаныс қондырғыларын құру үшін тұтынушылармен тікелей жұмыс істейді — жаңадан орнату немесе ескі жабдықты қайта жаңарту.

Негізгі қорғаныс құрылғылары

Дифференциалды қорғаныс: Трансформатор орамаларында немесе ядросында пайда болатын ішкі ақауларды ұстайды.

Шамадан тыс ток қорғанысы: төмен ағындағы қысқа тұйықталудан және тым ұзақ жұмыс істейтін тым жоғары жүктемелерден бірінші желі.

Жерге тұйықталудан қорғау: Ток өзінің жоспарланған бағытын тастап, жерге түскен кезде, бұл қорғаныс іске қосылады.
Ажыратқыштың істен шығуынан қорғау: маңызды қалпына келтіру - егер негізгі қорғаныс қоңырауды өткізіп алса, бұл қосымша қабат босаңсуды алып тастайды және ақауды оқшаулайды.

Үйлестіру қиындықтары

Параллель трансформаторларды іске қосу бір ақаулық бүкіл орнатуды бұзбауы керек дегенді білдіреді. Қорғау логикасы қажет Жақсы бөлімше сарбазына рұқсат бере отырып, нашар актерді бөлектеңіз. Бұл үйлестіруді қажет етеді: ең жақын ажыратқыш жоғарыдағы кез келген нәрсе араласпас бұрын проблема әрекет етуі керек.

Параметрлерді реттеу

Қорғаныс параметрлері жұмыс кезіндегі қалыпты айналмалы токты есепке алуы керек. Оларды тым сезімтал етіп орнатыңыз және сіз жағымсыз сапарларға тап боласыз. Оларды тым жоғары етіп орнатыңыз және нақты ақаулар қорғанысты іске қоспай өтіп кетуі мүмкін. Дұрыс тепе-теңдікті сақтау тәжірибені қажет етеді — Қытайдағы GUANGBIAN зауытындағы инженерлік топ жұмыс істейді тұтынушылармен күнделікті.

Жалпы мәселелер мен шешімдер

Айналмалы ток

Мәселе: Трансформаторлар сыртқы жүктеме қосылмаса да олардың арасында ток алмасады.
Шешімі: Векторлық топ конфигурацияларының үйлесімділігін және кедергі мәндерінің сәйкестігін тексеріңіз. негізінде есептеңіз сіздің трансформаторларыңыздың нақты рейтингтері - номиналды көрсеткіштің 5-10% итеретін айналмалы ток орнатудағы бірдеңе дұрыс емес.

Жүктеме теңгерімсіздігі

Мәселе: Бір трансформатор үнемі қажетінен көп жүктеме алады.
Шешім: Кедергілерді жұптастыруды, түрту параметрлерін және қосылымдардың қаншалықты берік екенін қараңыз. Сериялық реакторларды орнату мүмкін бөлінген жерді жұпқа қарай итеріңіз.

Қолайсыздық

Мәселе: Сапарлар күнделікті жұмыс кезінде, әсіресе жүктер ауысқанда орын алады.
Шешім: Қорғау схемасының дұрыс үйлестіру үшін орнатылғанын қайта тексеріңіз. Қуаттандыруды ұмытпаңыз шапшаң - бұл қысқа секіру 8-12x қалыпты токқа соғуы мүмкін.

Орнатудың ең жақсы тәжірибелері

Жүйені біріктіру кезінде мына қадамдарды орындаңыз:
Кабельдің ұзындығы мен сипаттамаларын барлық параллель жұмыстарды сәйкестендіріңіз
Әрбір қосылымды спецификацияға бұраңыз — болжамаңыз
Қуат беру алдында векторлық топ конфигурациясын тексеріңіз
Толық тапсыру алдында бақыланатын жүктемені бөлісу сынағын іске қосыңыз
Кейінірек анықтама алу үшін параметрлер мен сынақ деректерінің жазбаша жазбасын сақтаңыз

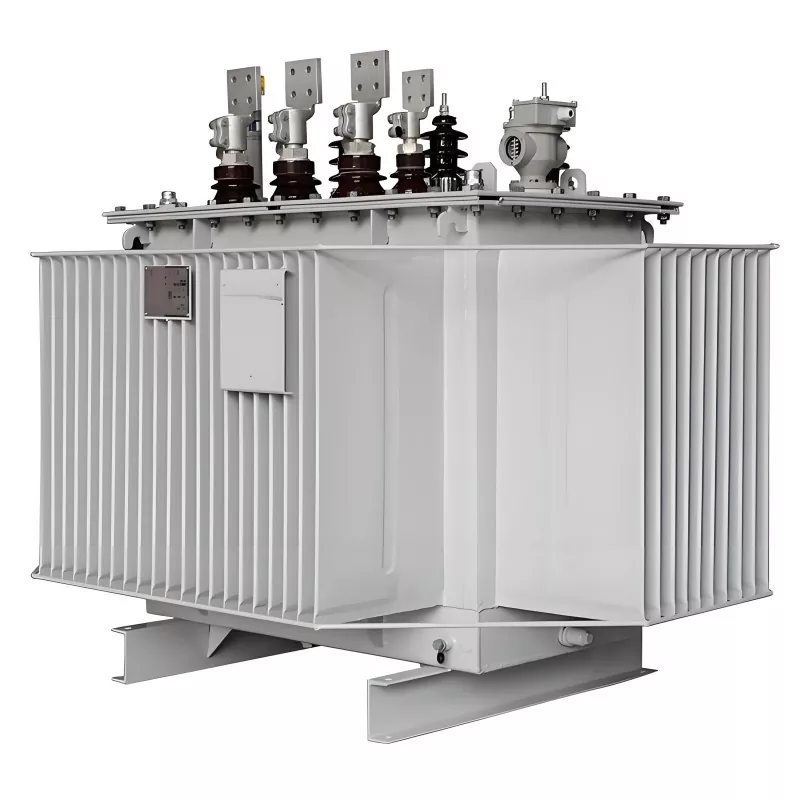

Біздің зауыт

Жиі қойылатын сұрақтар

1-сұрақ: Параллель трансформаторлар бірдей үлгі болуы керек пе?

Міндетті емес, бірақ олар кернеу қатынасы, кедергі және векторлық топ бойынша сәйкес болуы керек.

2-сұрақ: Әртүрлі қуаттағы трансформаторлар параллель жұмыс істей ала ма?

Иә, бірақ жүктемені теңестіруді қамтамасыз ету үшін сыйымдылық қатынасы әдетте 3:1-ден аспауы керек.

3-сұрақ: Параллель жұмыс шығындарды арттырады ма?

Ол жеңіл жүктеме жағдайында бос жүрістегі шығындарды арттыруы мүмкін, бірақ икемді жұмыс арқасында жалпы тиімділік жақсарады.

4-сұрақ: Параллель жұмыста ең жиі кездесетін мәселе қандай?

Айналым токтары, жүктеменің біркелкі таралуы және фазалардың сәйкес келмеуі.

Параллельді жұмыс трансформаторы қуатты кеңейту стратегиясы ретінде жақсы жұмыс істейді - техникалық талаптар оларға лайықты назар аударған кезде. Векторлық топтарды теңестіру, кедергі мәндерін сәйкестендіру, жүктемені бөлуді жоспарлау және қорғау схемаларын үйлестіру - бұл бөліктер бірге берік орнатуды жасайды. Осы талаптарды түсінетін инженерлер сенімді қызмет көрсету үшін параллельді трансформаторлық банктерді сенімді түрде анықтап, орнатып және басқара алады. GUANGBIAN, біздің Қытайдағы өндірістік кәсіпорынның практикалық ноу-хауы бар өндіруші, қашықтағы жүйелерді құру үшін не қажет екенін түсінетін серіктес ретінде дайын.
